Wentylacja pożarowa

Wentylacja pożarowa

Aby użytkowanie budynku mogło być w pełni bezpieczne, konieczne jest odpowiednia ochrona klatki schodowej przed zadymieniem. Zadaniem takiej ochrony jest niedopuszczenie do zadymienia dróg ewakuacyjnych lub ich sprawne oddymienie.

Nadciśnienie klatek schodowych

Prawidłowe zabezpieczenie przed zadymieniem klatki schodowej jest ważnym czynnikiem we wszystkich typach obiektów: mieszkalnych, przemysłowych czy publicznych. Odpowiednio działający system zabezpieczenia klatek schodowych zapewnia bezpieczną ewakuację, a jednocześnie znacząco podnosi stopień ochrony budynku, co pozwala na sprawne przeprowadzenie ewakuacji jak i akcji gaśniczej. Tego typu systemy zapobiegania zadymieniu klatki schodowej są dziś standardem narzuconym przez odpowiednie regulacje prawne, jednak w trosce o bezpieczeństwo własne i innych warto zdecydować się na zakup zaawansowanych technologicznie produktów, o wysokiej jakości potwierdzonej przez specjalistyczne instytucje.

Nadciśnieniowy system zapobiegania zadymieniu dróg ewakuacyjnych – części składowe mcr EXi-F

Sprawnie działający i spełniający wymogi prawne system nadciśnienia klatek schodowych składa się z takich elementów jak:

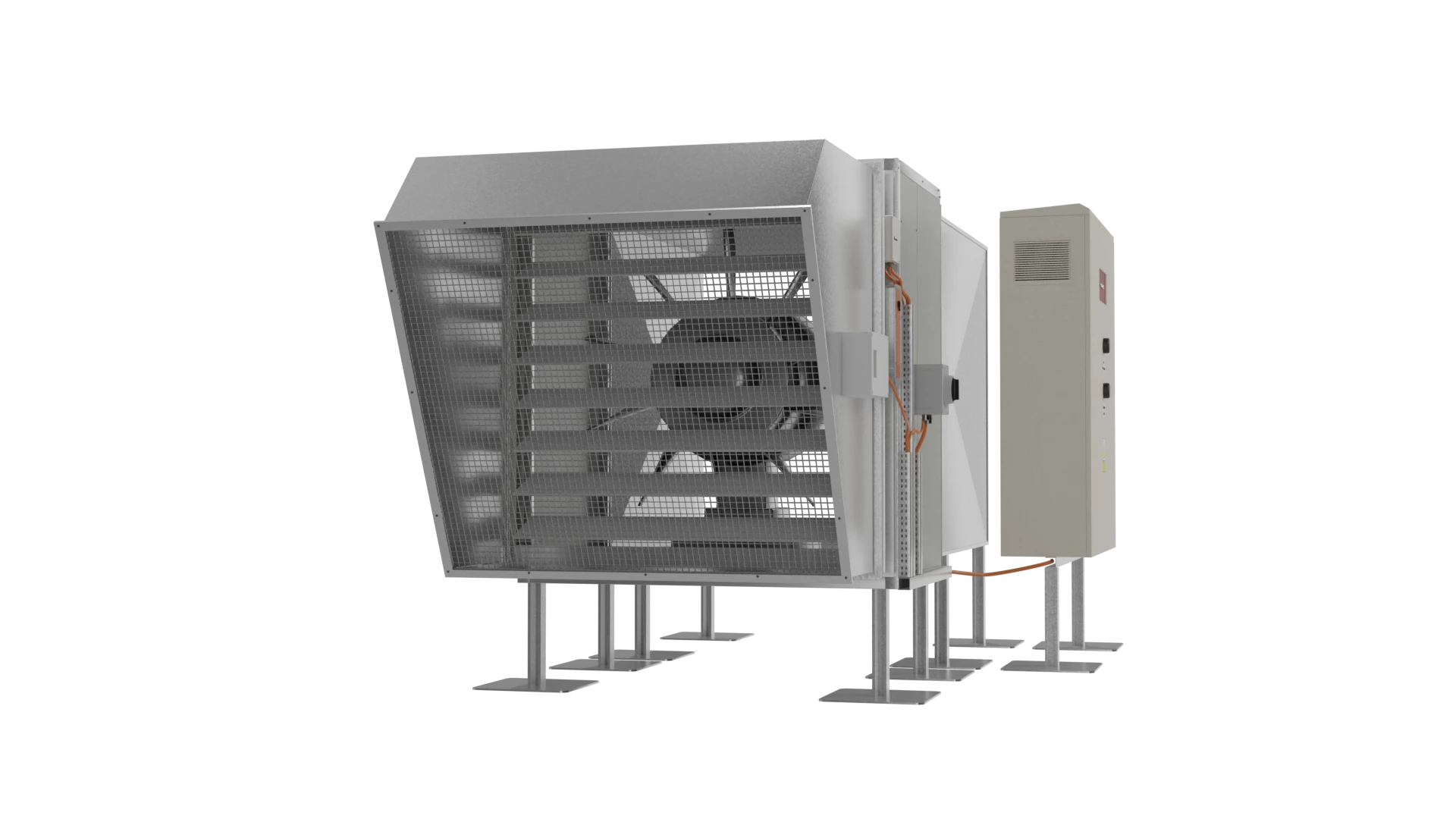

- jednostka nawiewna mcr EXi-F (w wersji poziomej lub pionowej) – zapewnia projektową ilość powietrza do strefy chronionej,
- mcr Omega – odpowiada za zasilanie, sterowanie, monitorowanie oraz wizualizację stanu pracy urządzeń systemu,
- mcr ICR Pro – regulacja prędkości obrotowej wentylatora odbywa się za pomocą trójfazowego przemiennika częstotliwości, przeznaczonego do montażu na szynie DIN,
- mcr ICS Pro – pomiar różnicy ciśnienia w przestrzeni chronionej. Oferuje możliwość adresowania, automatyczną kalibrację i komunikację między elementami systemu za pomocą magistrali mcr BUS,
- mcr PP – zabezpieczenie końców rurek pomiarowych.
- BFoot – służy do instalacji układu na płaskich dachach budynków,
- mcr PSR, PSRc – ręczne załączenie lub wyłączenie układu przez osoby kierujące akcją gaśniczą,
- mcr WPS – Wizualizacja i sterowanie kilku systemów z jednego miejsca,
- U2 – układ dwóch czerpni, ochrona przed zadymieniem za pomocą dwóch przepustnic i kanałowych czujek dumu,
- mcr LAM – upust powietrza oraz usuwanie dymu z budynku,
- C, CW – wykrywanie obecności dymu w kanałach nawiewnych,
- mcr SEP 1, mcr SEP 2 – zapobiegają zanikowi sygnału sieciowego,
- mcr HT – chroni przepustnicę przed przymarzaniem, układ antyoblodzeniowy
- KT – monitoruje pozycje otwarcia okien i drzwi,
- CT – mierzy temperaturę w przestrzeni chronionej i zewnętrznej,
- mcr RPC – minimalizuje skoki ciśnienia,
- Klapy mcr PLD, mcr PL1 – automatycznie upuszcza powietrze z przestrzeni chronionej,
- Moduł GSM – zdalna kontrola stanu systemu. Umożliwia konfigurowanie parametrów pracy, wgląd do historii zdarzeń, podgląd pracy systemu oraz generowanie raportów serwisowych.

System zapobiegania zadymieniu klatek schodowych

W budynkach ochrona klatki schodowej odbywa się z pomocą jednostki nawiewnej mcr EXiF oraz czujnika ciśnienia mcr ICS Pro. Punkt pomiaru ciśnienia mcr PP powinien być umieszczony w centralnej części klatki schodowej, z dala od bezpośredniego wpływu strumienia nawiewanego powietrza. Natomiast punkt referencyjny należy zlokalizować na zewnątrz budynku. Systemy nadciśnieniowe zarządzane są z poziomu dedykowanej tablicy sterowniczej mcr Omega

Jaki jest wymagany minimalny i maksymalny poziom nadciśnienia w chronionej przestrzeni i jak system je precyzyjnie reguluje?

W systemach ochrony dróg ewakuacji opartych o różnicowanie ciśnień (np. mcr EXi-F) wymagany poziom nadciśnienia wynika z przyjętych kryteriów projektowych (PN-EN 12101-13 oraz/lub Instrukcja ITB 378/2002). Zgodnie z wymaganiami PN-EN 12101-13 projektowany układ powinien zapewnić różnicę ciśnień co najmniej 30 Pa pomiędzy przestrzenią chronioną i niechronioną (przy zamkniętych drzwiach w warunkach projektowych). Dodatkowo, w praktyce projektowej w Polsce (Instrukcja ITB 378/2002) dla zabezpieczenia klatki schodowej wskazuje się typowy zakres 20–80 Pa między klatką schodową a korytarzem (przy założeniu zamkniętych drzwi).

Jak system reguluje nadciśnienie? Nadciśnienie jest regulowane cyfrowo w pętli sprzężenia zwrotnego: przetwornik(i) różnicy ciśnień mierzą aktualną wartość w przestrzeni chronionej, a centrala/tablica sterująca (m.in. mcr Omega z regulacją prędkości wentylatora przez falownik – np. mcr ICR Pro) płynnie zmienia wydajność nawiewu, aby utrzymać zadaną wartość (oraz limity min./max. ustawione w konfiguracji). W układach dla wyższych budynków możliwe jest zastosowanie dwóch punktów pomiaru, a algorytm sterowania kontroluje średnią wartość ciśnienia oraz wartości minimalne i maksymalne zdefiniowane podczas konfiguracji.

Jak system gwarantuje, że przy utrzymaniu wymaganego nadciśnienia, siła potrzebna do otwarcia drzwi ewakuacyjnych nie przekroczy dopuszczalnych norm?

System jest projektowany i sterowany tak, aby utrzymać wymagane nadciśnienie przy jednoczesnym spełnieniu limitu siły otwarcia drzwi ewakuacyjnych ≤ 100 N (kryterium z PN-EN 12101-13).

W praktyce realizuje to poprzez:

• Ciągły pomiar różnicy ciśnień w przestrzeni chronionej (przetwornik/przetworniki ciśnienia) i płynną regulację wydajności nawiewu (zmienna ilość powietrza), tak aby utrzymać zadany poziom ciśnienia bez jego „przestrzelenia”.

• Automatyczną reakcję na otwarcie drzwi: otwarcie powoduje spadek ciśnienia, a system w czasie krótszym niż 3 s zwiększa obroty wentylatora, aby zapewnić wymagany przepływ przez otwór drzwiowy – bez konieczności podbijania nadciśnienia do poziomów utrudniających otwieranie.

• Kontrolowany upust/rozszczelnienie, który stabilizuje ciśnienie w chronionej przestrzeni (np. dedykowane rozwiązania upustu oraz rozszczelnienie mcr RPC ograniczające skoki ciśnienia podczas zamykania drzwi).

Jak system zapewnia upust powietrza (wyrzut) z klatki schodowej, aby dym mógł opuścić przestrzeń przy otwartych drzwiach?

System nadciśnieniowy klatek schodowych realizuje upust powietrza poprzez kontrolowane otwarcie drzwi, specjalne kanały upustowe oraz automatyczną regulację nawiewu, co umożliwia skuteczne wypieranie dymu z przestrzeni ewakuacyjnych i utrzymanie prawidłowego poziomu nadciśnienia nawet przy dynamicznych zmianach przepływu.

Co jest sygnałem startowym dla systemu nadciśnienia i czy system może uruchomić się automatycznie?

System nadciśnienia uruchamia się na podstawie automatycznego sygnału startowego z instalacji przeciwpożarowej. Najczęściej jest to:

• sygnał alarmu pożarowego z SSP (Systemu Sygnalizacji Pożaru), przekazywany bezpośrednio do centrali systemu nadciśnienia,

• sygnał z czujek dymu rozmieszczonych w przestrzeniach przyległych do klatki schodowej (korytarze, przedsionki),

• sygnał z przycisku ROP (Ręczny Ostrzegacz Pożarowy), jeśli przewiduje to projekt.

Po odebraniu sygnału centrala uruchamia wentylator(y), aktywuje układy regulacji ciśnienia oraz – jeśli system jest zintegrowany – rozpoczyna sekwencje sterowania drzwiami, klapami i elementami upustu.

Czy system może uruchomić się automatycznie?
Tak. Systemy nadciśnienia, w tym układy mcr EXi-F i mcr HEX, pracują w pełni automatycznie. Po wykryciu pożaru uruchamiają się samoczynnie bez udziału obsługi, zgodnie z wymaganiami normy PN-EN 12101-13 i logiką sterowania zaprogramowaną w centrali.

Dodatkowo większość instalacji przewiduje również ręczne uruchomienie (np. przez strażaka), jednak tryb automatyczny jest podstawowym i obowiązkowym sposobem aktywacji.
