MODUŁY ROZSZERZAJĄCE mcr R2324-24V, mcr R2348-24V, mcr R2324-48V
Moduł jest sterowany sygnałem 24 V- z central sterowania oddymianiem mcr 9705 ►
bądź mcr 0204 ► (z wyjścia linii siłowników).

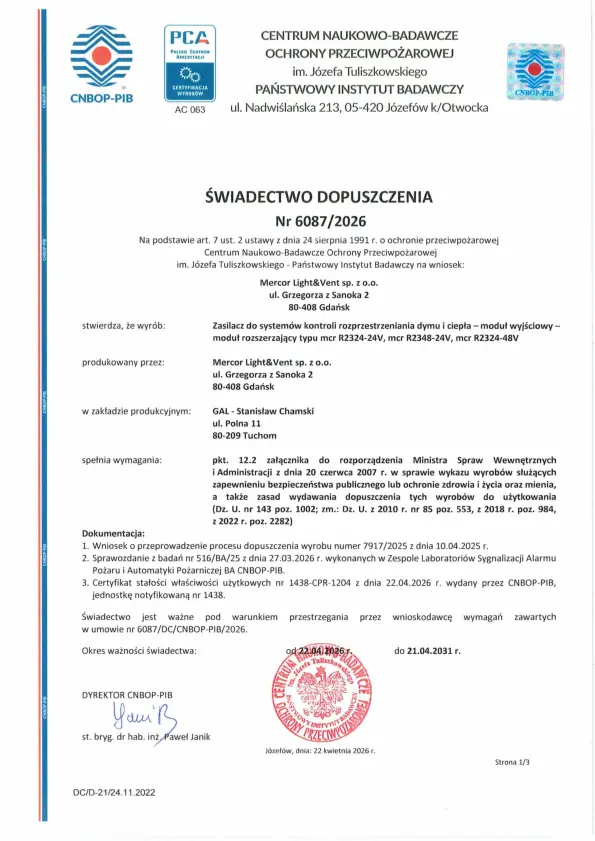

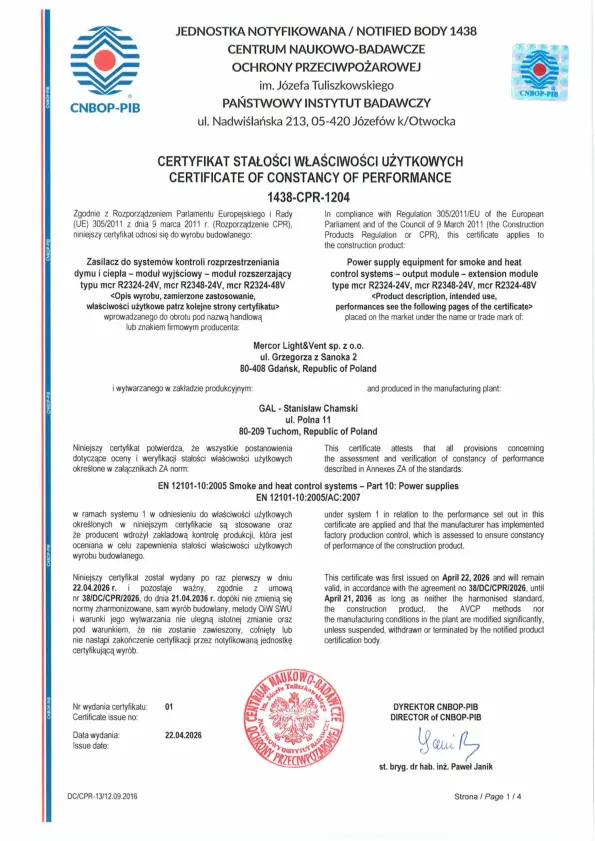

- Klasyfikacja zgodna z normą EN 12101-10 (znak CE).
Urządzenie zapewnia w połączeniu z centralą sterowania oddymianiem wykrywanie uszkodzeń wszystkich linii siłowników do niego podłączonych. Moduł mcr R23xx-xxV posiada
2 źródła zasilania podłączonych urządzeń: podstawowe z sieci lub rezerwowe z baterii akumulatorów, załączanej automatycznie w przypadku braku zasilania sieciowego.
Bateria akumulatorów pozwala na czuwanie urządzenie przez 72 h i co najmniej 1-krotne otwarcie klap w tym czasie. Czas ładowania akumulatorów po całkowitym rozładowaniu wynosi do 24 godzin.
Moduły są wykonywane w 8 odmianach,
różniących się obciążalnością i liczbą linii wyjściowych:
mcr R2324-24V
- R2324-24V-1: 1 linia wyjściowa 24 V- 24 A
- R2324-24V-2: 2 linie wyjściowe 24 V- po 12 A
- R2324-24V-K: 1÷10 linii wyjściowych 24V-, Σ=24 A, (do kurtyn)
mcr R2348-24V
- R2348-24V-2: 2 linie wyjściowe 24 V- po 24 A
- R2348-24V-4: 4 linie wyjściowe 24 V- po 12 A
- R2348-24V-K: 1÷10 linii wyjściowych 24 V-, Σ=48 A, (do kurtyn)
mcr R2324-48V
- R2324-48V-1: 1 linia wyjściowa 48 V- 24 A
- R2324-48V-2: 2 linie wyjściowe 48 V- po 12 A
Informacje
 |
 |
 |
Stabilniejsze
|
Produkt w dwóch
|
Dodatkowe wyjście na płycie głównej służące do przekazania sygnału alarmowego do kolejnego modułu |
| PARAMETRY | WARTOŚĆ | |||||||
| typ | mcr R2324 – 24 V- | mcr R2348 – 24 V- | mcr R2324 – 48 V- | |||||
| podtyp | 2324-24V-1 | 2324-24V-2 | 2324-24V-K do kurtyn mcr PROSMOKE CE |
2348-24V-2 | 2348-24V-4 | 2348-24V-K do kurtyn mcr PROSMOKE CE |
2324-48V-1 | 2324-48V-2 |
| ilość linii wyjściowych (siłowników) oraz obciążalność linii | 1 x 24 A | 2 x 12 A | 1 ÷ 10 linii wyjściowych 1 x 24 A | 2 x 24 A | 4 x 12 A | 1 ÷ 10 linii wyjściowych 1 x 48 A | 1 x 24 A | 2 x 12 A |
| napięcie zasilanie podstawowe | 230 V~, 50 Hz | |||||||
| max. pobór mocy z sieci |
750 VA | 1500 VA | ||||||
| napięcie wyjściowe | 24 V- | 48 V- | ||||||
| zakres temperatury pracy | -5 °C ÷ 40°C | |||||||
| wymiary (wys. x szer. x głęb) |
600 x 600 x 200 mm | |||||||
| klasa ochrony | IP 30 | |||||||
| wyprowadzenie przewodów | tyłem lub górą obudowy | |||||||
