mcr WIP PROV - klapa do systemów wielostrefowej oraz jednostrefowej wentylacji pożarowej
Klasa odporności ogniowej: EI120(ved i↔o)S1000C10000AAmulti
Klasa odporności ogniowej: EI90(ved i↔o)S1000C10000AAmulti
Klasa odporności ogniowej: EI60(ved i↔o)S1000C10000AAmulti
Klapy certyfikowane na zgodność z EN 12101-8
Certyfikat stałości właściwości użytkowych 2434-CPR-0374
Klapy sklasyfikowane według EN 13501-4 i przebadane według EN 1366-10

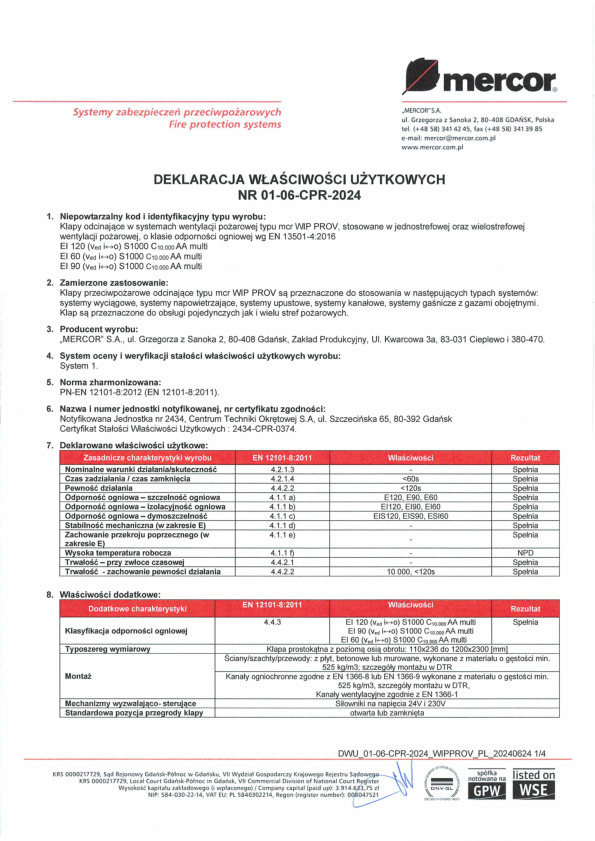

Deklaracja Właściwości Użytkowych 01-06-CPR-2024
Klapy odcinające do systemów wielostrefowej wentylacji pożarowej o odporności niezależnej od kierunku przepływu powietrza i strony montażu.
Stała, wąska grubość klapy niezależnie od wymiaru BxH.
Certyfikowany montaż w komplecie z kratką maskującą.
Informacje
Klapy typu mcr WIP PROV są przeznaczone do stosowania w następujących typach systemów: systemy wyciągowe, systemy napowietrzające, systemy upustowe, systemy kanałowe, systemy gaśnicze z gazami obojętnymi. Klapy zapobiegają rozprzestrzenianiu się ognia, dymu i gazów pożarowych do sąsiednich stref. Podczas normalnej pracy instalacji przegroda klapy znajduje się w pozycji zamkniętej (odmiana /V) lub otwartej/zamkniętej (odmiana /V-M).
Klapy typu mcr WIP PROV składają się z obudowy o przekroju prostokątnym, ruchomej przegrody odcinającej w postaci łopatek, obracających się wokół własnych osi oraz mechanizmu wyzwalająco-sterującego uruchamianego zdalnie, który umieszczony jest w puszce izolowanej ogniowo. Całkowita długość obudowy klapy wynosi 135mm.
Mocne strony
- klapa o małej grubości - 135 mm
- przegroda odcinająca bez względu na wymiary klapy nie wystaje poza obudowę klapy
- możliwy montaż w/na ścianach szachtów budowlanych: murowanych, litych, z płyt

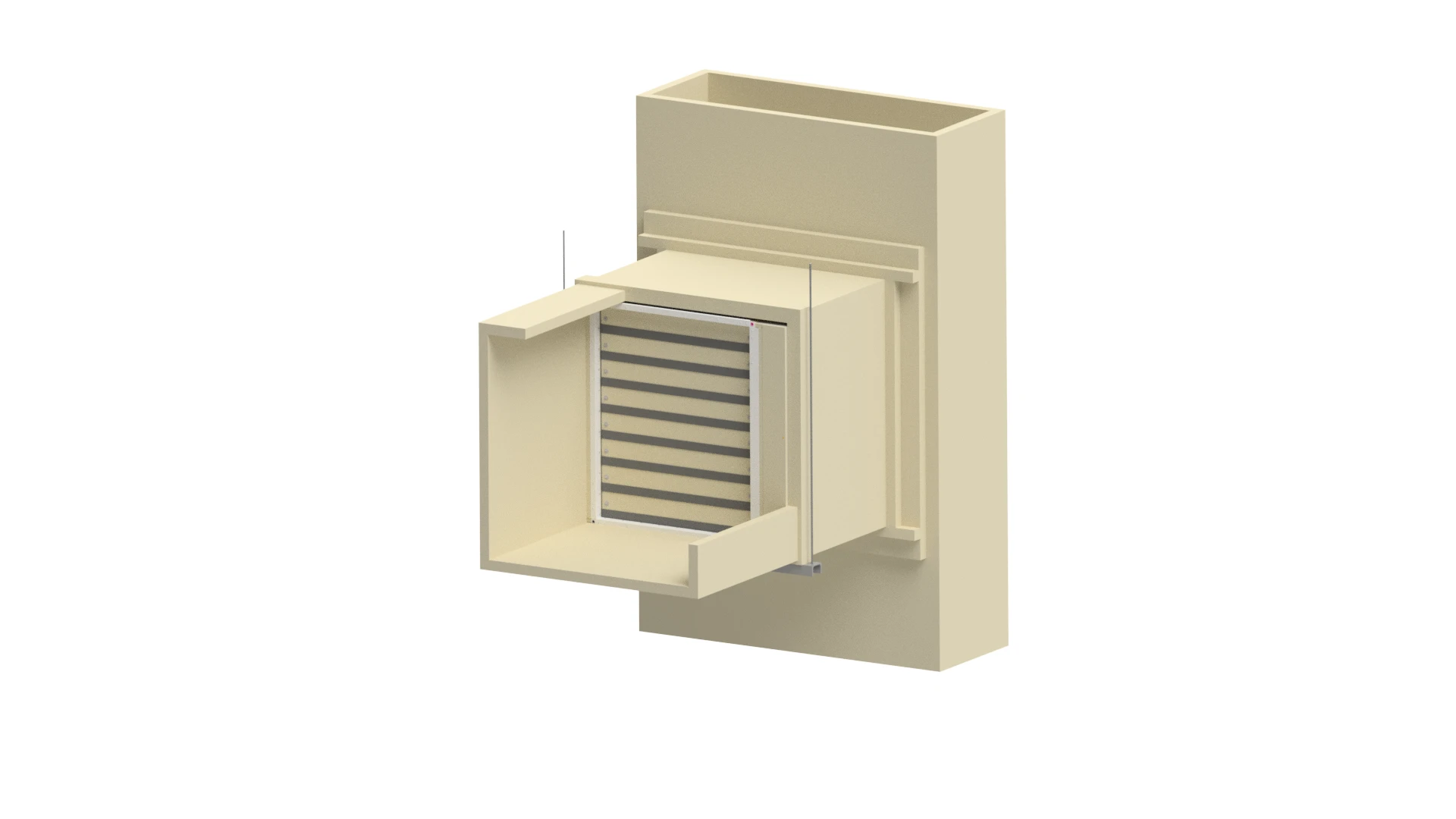

- możliwy montaż w/na ścianach pionowych kanałów wentylacji pożarowej, kanałów napowietrzania

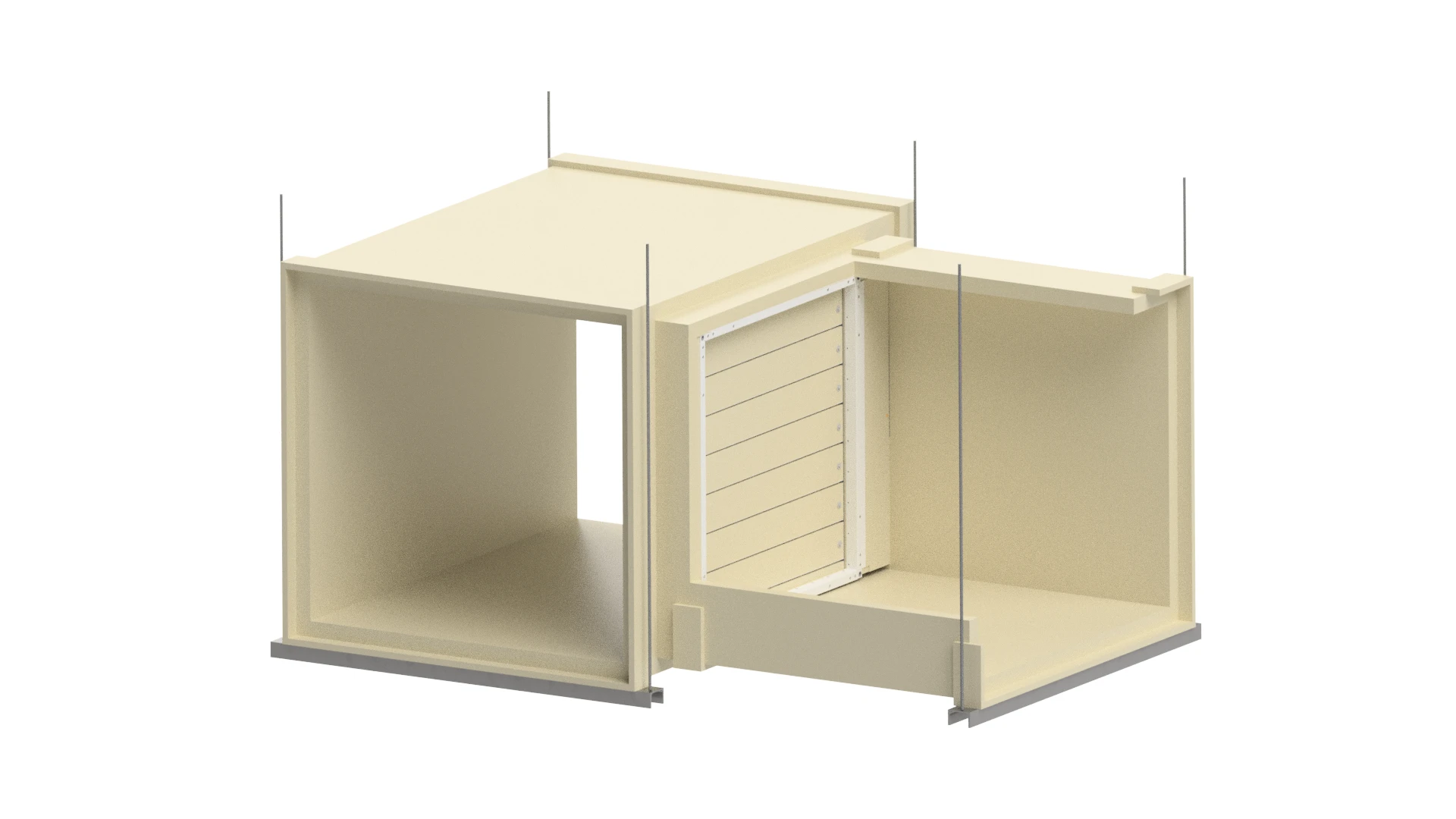

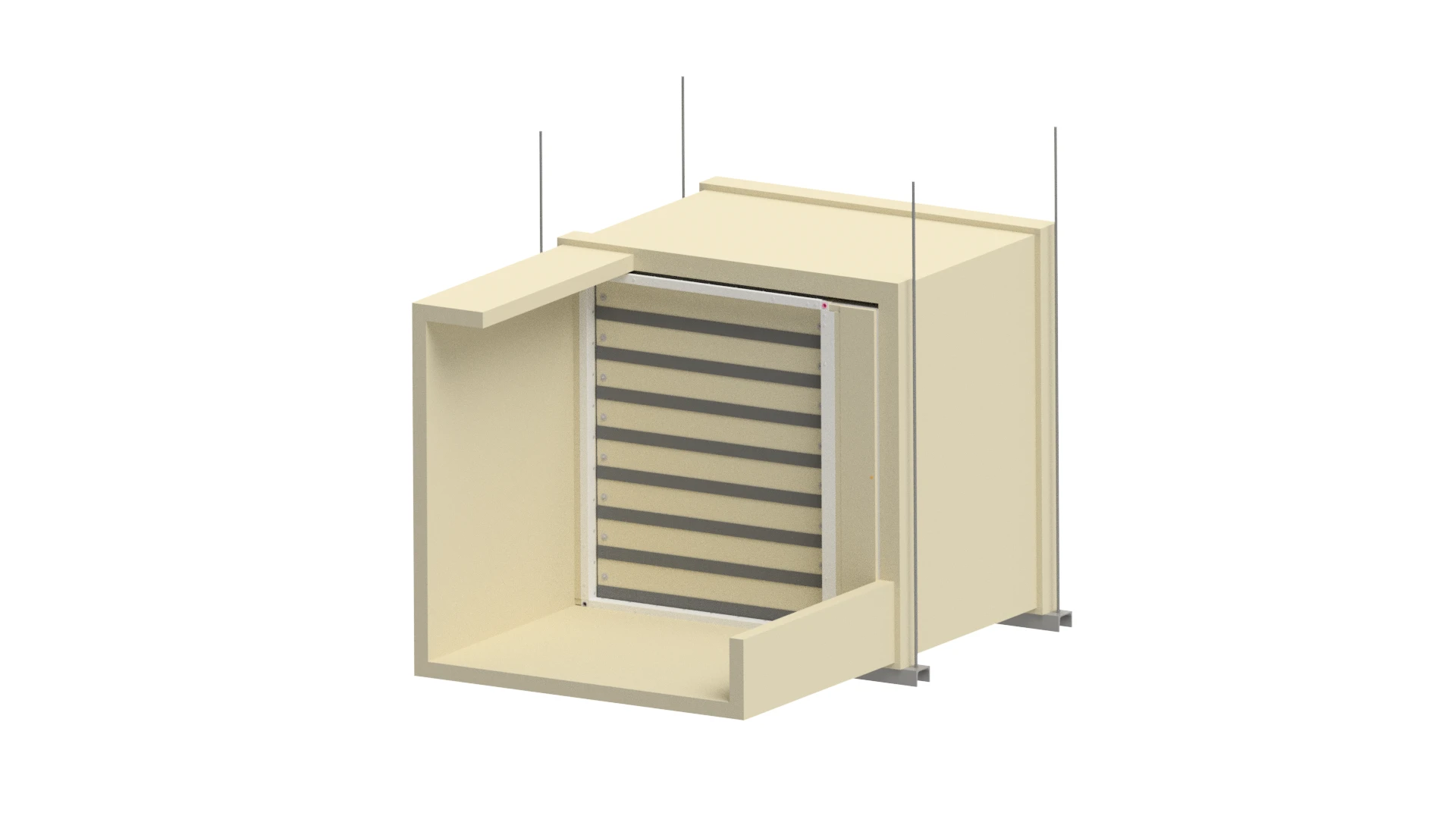

- możliwy montaż na/w poziomych kanałach wentylacji pożarowej, kanałach napowietrzania

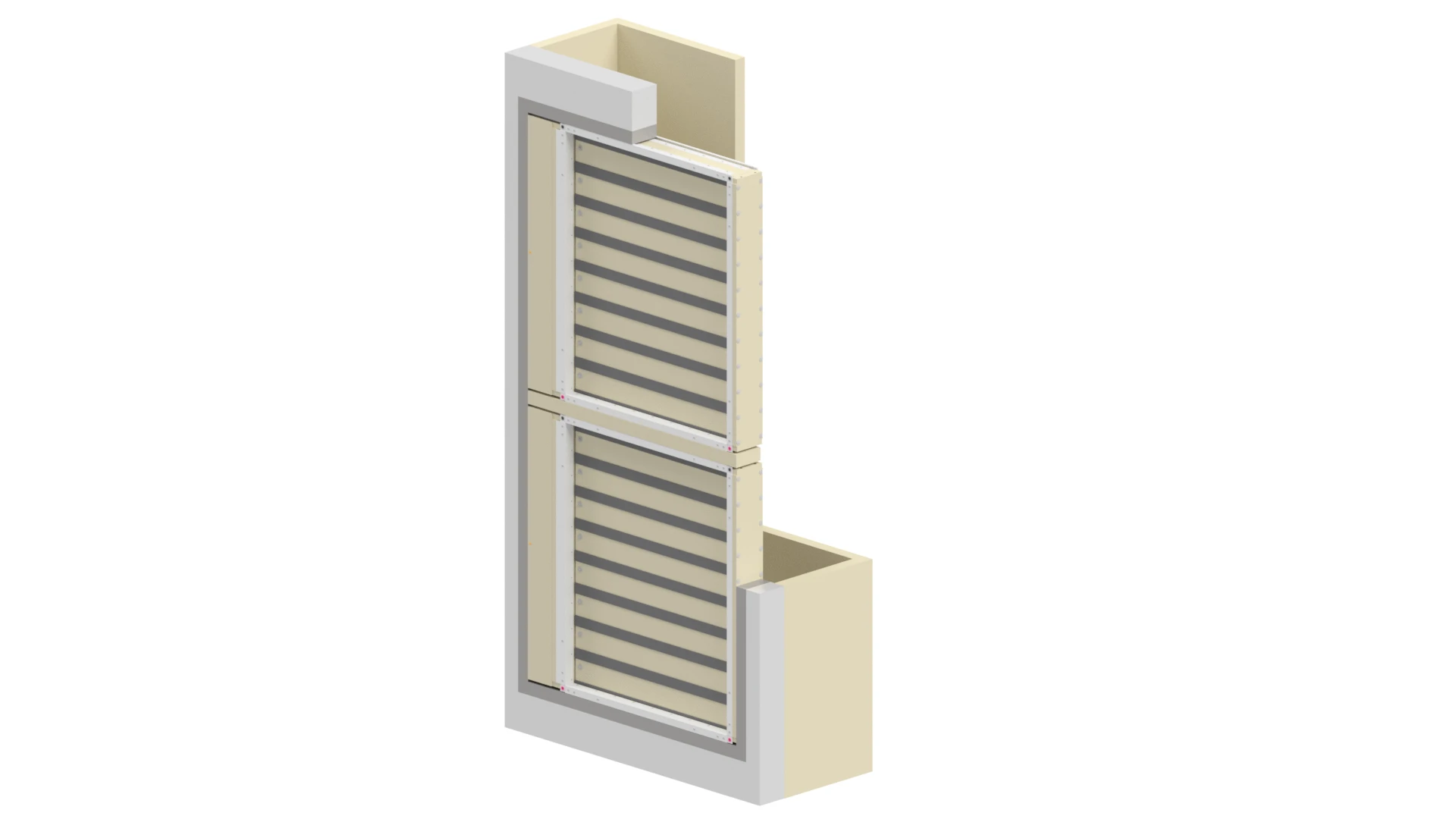

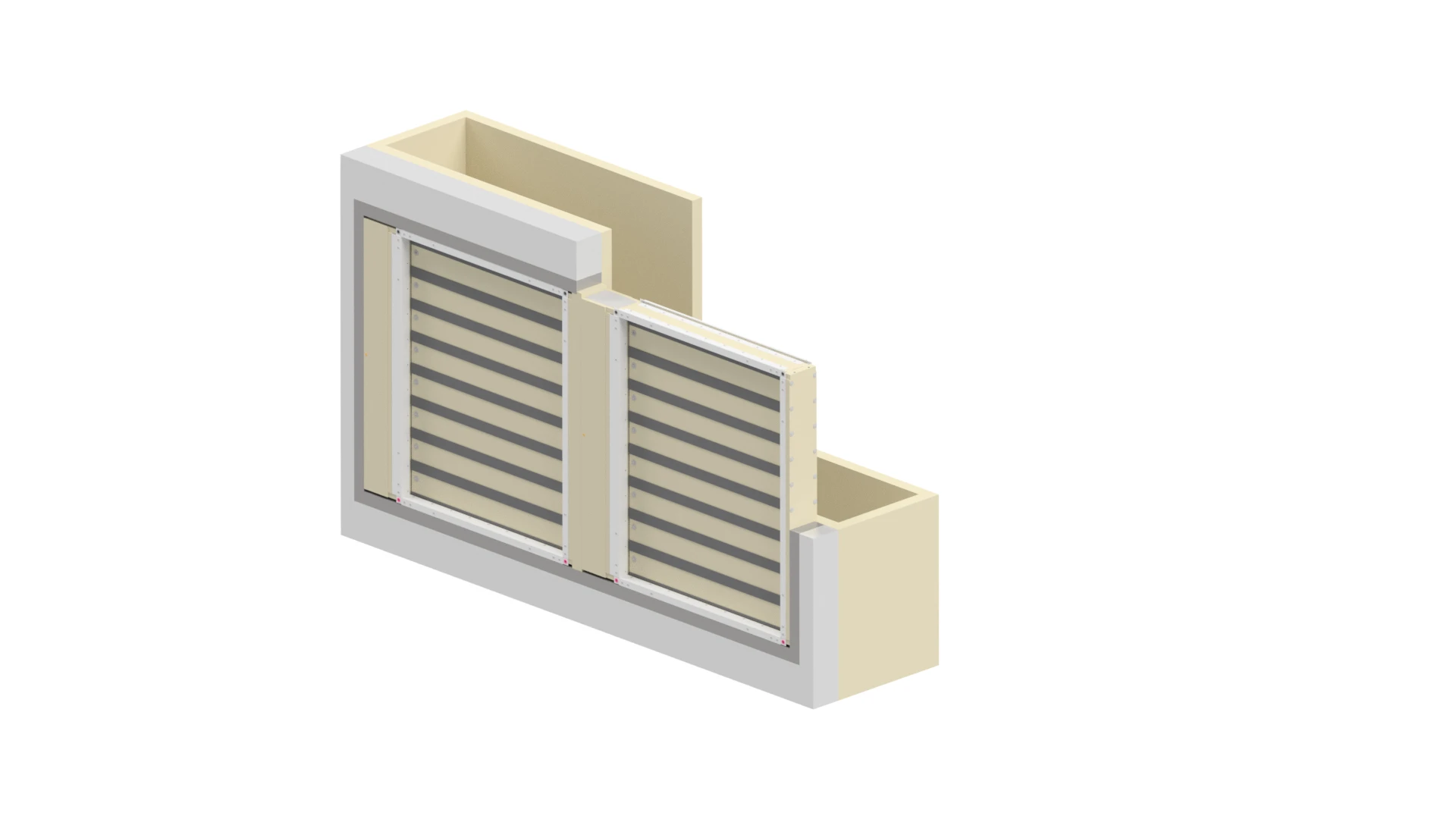

- możliwy montaż na/w ścianach szachtów, kanałów - klapa obok klapy lub klapa nad klapą
- możliwy montaż z przyłączonymi kratkami maskującymi na klapie, na zakończeniu instalacji lub kanału ogniochronnego
- możliwość wykonania klapy z przejściami na kanały okrągłe
- niezawodność eksploatacyjna do 10 000 cykli
ZASTOSOWANIE
- Hale produkcyjne i magazynowe
- Centra logistyczne
- Budynki użyteczności publicznej
- Budynki handlowo - usługowe
- Budynki mieszkalne
DANE DODATKOWE
Wersje wykonania:
- mcr WIP PROV /V - przeciwpożarowa klapa odcinająca do systemów wielostrefowej lub jednostrefowej wentylacji pożarowej z siłownikiem – klapa normalnie zamknięta
- mcr WIP PROV /V-M - przeciwpożarowa klapa odcinająca do systemów wielostrefowej lub jednostrefowej wentylacji pożarowej z siłownikiem – klapa normalnie zamknięta lub otwarta (zastosowanie w tzw. systemach mieszanych)
Wymiary dla klap prostokątnych:
- szerokość nominalna od 110 do 1200 mm
- wysokość nominalna od 270 do 2300 mm
- maksymalna powierzchnia przekroju jednej klapy nie większa niż 2,76 m2
Oprócz standardowych wymiarów istnieje możliwość wykonania klap o wymiarach pośrednich.
Sterowanie:
- mechanizm wyzwalająco-sterujący – rodzina siłowników bez sprężyny powrotnej, bez wyzwalacza termoelektrycznego na napięcia 24V AC/DC oraz 230V AC

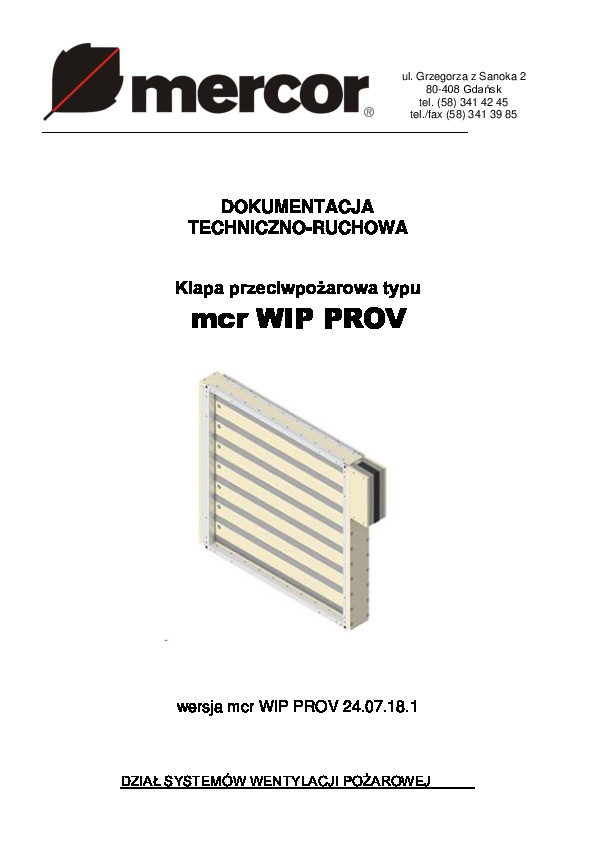

Szczegółowe dane techniczne zawarte są w informatorze oraz w DTR urządzenia.
