Exutoire de fumée, volet de désenfumage ou clapet coupe-feu ?
Vous utilisez des solutions de sécurité incendie dans la cadre de vos missions professionnelles, mais vous n’êtes pas expert en la matière ? Quelques connaissances de base vous seraient pourtant très utiles, ne serait-ce pour prendre contact avec le service après-vente du fabricant de vos équipements. Quels sont donc les dispositifs de sécurité utilisés dans les systèmes de désenfumage naturel et mécanique?
Nous nous intéresserons ici particulièrement à trois types de dispositifs : exutoires de fumée, volets de désenfumage et clapets coupe-feu.

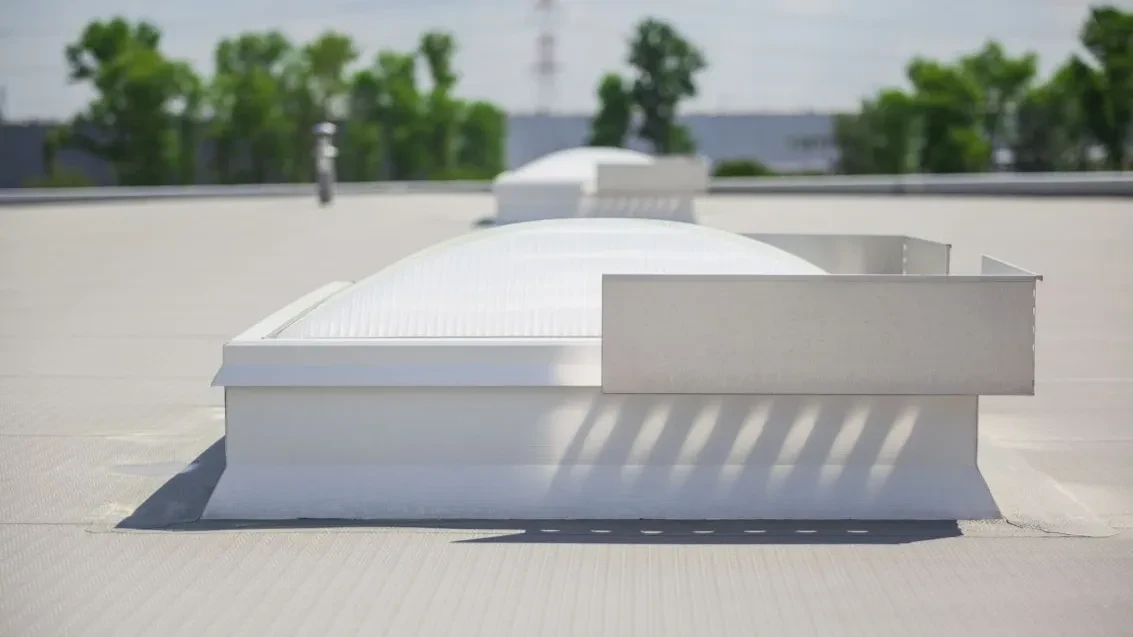

Les exutoires de fumée sont installés généralement en toiture* et permettent l’évacuation naturelle des fumées et de la chaleur vers l’extérieur. Ils sont équipés de vérins pneumatiques alimentés par CO₂ ou de vérins électriques alimentés en 24 V**.
Les clapets coupe-feu et les volets de désenfumage, par contre, sont installés dans les parois et les dalles de plancher ou dans les conduits et les gaines de ventilation. Leur fonction consiste à rétablir le degré coupe-feu des séparations verticales et horizontales, à limiter la propagation du feu à l’intérieur du bâtiment et à contrôler les flux de fumée et d’air neuf dans les systèmes de désenfumage mécanique. Ils sont équipés de servomoteurs à ressort de rappel alimentés en 24 V ou 230 V.
Les principaux lieux d’installation sont:
Pour les exutoires de fumée :
- les cages d’escalier,
- les grandes installations de production et de stockage,
- les commerces, les galeries marchandes, les centres commerciaux et les bâtiments publics (notamment les cheminements d’évacuation).
Pour les volets de désenfumage et les clapets coupe-feu :
- les immeubles de logements et de bureaux, les hôtels et les bâtiments publics (notamment les parcs de stationnement souterrains),
- les cages d’escalier et les sas de sécurité,
- les systèmes de ventilation et de désenfumage mécanique en toiture.
Le nombre de dispositifs utilisés varie selon le type de bâtiment. Dans les immeubles de logements et de bureaux, des clapets coupe-feu et des volets de désenfumage sont installés par dizaines ou centaines. Dans les installations de production et de stockage, des exutoires de fumée sont posés en quantités variables (quelques unités, dizaines ou centaines).
En outre, différents termes peuvent être utilisés pour désigner les exutoires de fumée et les clapets coupe-feu.
Les exutoires de fumée sont également appelés exutoires de désenfumage, exutoires de toiture, lanterneaux de désenfumage, dispositifs d’évacuation naturelle de fumée et de chaleur (DENFC), trappes de désenfumage, châssis de désenfumage en toiture ou, de manière plus générale, dispositifs actionnés de sécurité (DAS).
Les clapets coupe-feu sont également appelés clapets anti-feu, clapets résistants au feu, dispositifs d’obturation automatique ou, de manière plus générale, dispositifs actionnés de sécurité (DAS).
Il est à noter que les exutoires de fumée montés en toiture peuvent également assurer la fonction d’éclairage zénithal et de ventilation journalière des locaux. Ils se présentent sous forme de lanterneaux de désenfumage ponctuels ou de lanterneaux continus avec ouvrants de désenfumage intégrés. Par ailleurs, en alternative aux lanterneaux de désenfumage, des lanterneaux d’éclairage fixes et des lanterneaux d’aération ouvrants peuvent être installés. Mentionnons enfin les appareils à lames montées en façade, qui permettent d’assurer l’amenée d’air neuf et d’améliorer l’efficacité du désenfumage.
Bref, d’après mon expérience, posséder des notions de base sur le fonctionnement des dispositifs de sécurité incendie permet au client d’obtenir une assistance technique plus rapide et plus efficace et une proposition de prestation de service après-vente mieux adaptée.
Conseil pratique : Pour toute demande d’intervention technique, fournissez le plus de détails possible (quantités, références commerciales, dimensions, numéros de série, années de fabrication, photos des appareils et des étiquettes de marquage, nom et adresse du lieu d’installation), car le service après-vente du fabricant n’est pas toujours en possession de toutes les informations nécessaires sur les produits livrés sur votre site, surtout si la pose n’a pas été effectuée par ses équipes, comme c’est le plus souvent le cas des clapets coupe-feu par exemple.
* Le désenfumage naturel peut également être assuré par des appareils à lames ou des ouvrants installés en façade.
** Une alimentation en 48 V est également possible.
Auteur : Michał Reszka, responsable régional des ventes, service après-vente MERCOR
______________
Bibliographie :
POLOGNE. Règlement du ministre de l’Équipement du 12 avril 2002 fixant les conditions techniques applicables aux bâtiments et à leur emplacement. (J.O. de 2002, no 75, texte 690, modifié par J.O. de 2015, texte 1422, J.O. de 2019, texte 1065, J.O. de 2022, texte 1225 et J.O. de 2024 r., texte 726).
COMITÉ POLONAIS DE NORMALISATION. Systèmes pour le contrôle des fumées et de la chaleur – Partie 2 : spécifications relatives aux dispositifs d’évacuation naturelle de fumées et de chaleur, 2005. (PN-EN 12101-2:2005). (Norme annulée et remplacée par PN-EN 12101-2:2017-05).
COMITÉ POLONAIS DE NORMALISATION. Systèmes pour le contrôle des fumées et de la chaleur – Partie 2 : spécifications relatives aux dispositifs d’évacuation naturelle de fumées et de chaleur, 2017. (PN-EN 12101-2:2017-05).
COMITÉ POLONAIS DE NORMALISATION. Essais de résistance au feu des installations techniques – Partie 2 : clapets résistant au feu, 2015. (PN-EN 1366-2:2015-08).
COMITÉ POLONAIS DE NORMALISATION. Essais de résistance au feu des installations techniques – Partie 10 : volets de désenfumage, 2023. (PN-EN 1366-10:2023-02).
MERCOR SA. Cahier technique : systèmes de ventilation incendie, [En ligne], 2019. [https://mercor.com.pl/media/144696/it_klapy-ppoz_2019.pdf] (Consulté le 19 mars 2025).
MERCOR SA. /Cahier technique : systèmes de ventilation incendie/, [En ligne], 2022. [https://mercor.com.pl/upload/download/19/attachments/283/PL_Mercor_InfTechniczny_SystemWentylacji%20012023a.pdf] (Consulté le 19 mars 2025).
