mcr THERM SYSTEM SYSTÈME DE DÉSENFUMAGE PAR BALAYAGE NATUREL

mcr THERM SYSTEM est un système de désenfumage naturel conçu spécialement pour les cages d’escalier. Il est constitué par des produits innovants de Mercor qui permettent de protéger les personnes et les biens, tout en répondant aux exigences actuelles et futures en matière d’isolation thermique des bâtiments.

mcr THERM SYSTEM est une solution complète incluant :

Des dispositifs de sécurité :

  • un lanterneau de désenfumage mcr ULTRA THERM ou mcr PROLIGHT,
  • un châssis de désenfumage et d’amenée d’air mcr OSO THERM 75,
  • une motorisation de portes d’amenée d’air HCV 500/600 Door Drive,

Des dispositifs de commande :

  • une centrale de commande mcr SV-ds ou mcr SVM,
  • un bouton de désenfumage mcr BVT,
  • un détecteur optique de fumée OCD,
  • une centrale pluie et vent avec un capteur mcr AR/AWR,
  • un télécommande d’aération mcr FLEX.


DEMANDEZ UN DEVIS

Informations



voir plus
mcr ULTRA THERM Lanterneau de désenfumage





Fonction : désenfumage et aération
Dimensions minimales : 1000 × 1000 ou 800 × 1200 mm
Dimensions maximales : 2000 × 3000 mm
Costière : costière modulaire en PVC ou costière assemblée en acier
Remplissage : plaque en polycarbonate alvéolaire, dôme en acrylique ou en polycarbonate massif, remplissage mixte
Asservissement : électrique 24 Vcc / 48 Vcc / 230 Vca



voir plus
mcr ULTRA THERM Lanterneau de désenfumage
(avec accès toiture)



Fonction : désenfumage, aération et accès toiture
Dimensions minimales : 1000 × 1000 ou 900 × 1200 mm
Dimensions maximaes : 1600 x 2200 mm (1 vérin) ou 2000 x 2500 mm (2 vérins)
Costière : costière modulaire en PVC ou costière assemblée en acier
Remplissage : plaque en polycarbonate alvéolaire, dôme en acrylique ou en polycarbonate massif, remplissage mixte
Asservissement : électrique 24 Vcc / 48 Vcc / 230 Vc





voir plus
mcr PROLIGHT Lanterneau de désenfumage



Fonction : désenfumage, aération et accès toiture (option)
Dimensions minimales : 1000 × 1000 mm
Dimensions maximales : 1950 × 2200 mm



voir plus


Costière : costière en acier ou en aluminium, standard ou coiffante
Remplissage : plaque en polycarbonate alvéolaire, dôme en acrylique ou en polycarbonate massif, remplissage mixte
Asservissement : électrique 24 Vcc / 230 Vca



voir plus
mcr OSO THERM 75 Châssis de façade de désenfumage, d’aération et d’amenée d’air



Fonction : désenfumage et aération
Dimensions minimales : 800 × 800 mm
Dimensions maximales : 2700 × 1300 mm ou 1600 × 2200 mm
Cadre : profilés d’aluminium à haut degré d’isolation thermique
Remplissage : vitrage multiple, panneau sandwich
Asservissement : électrique 24 Vcc / 48 Vcc / 230 Vca



voir plus
mcr SVM Centrale de commande
(mcr SVM 24 V / 5 A ou mcr SVM 24 V / 8 A)



Classe selon EN 12101 : A (double alimentation)
Alimentation : 230 Vca / 1,5 A max.
Tension de sortie : 24 Vcc
Nombre de sorties : 1 (1 zone de désenfumage / 1 groupe d’aération)
Courant maximal admissible : 5 ou 8 A
Autonomie : 72 heures
Dimensions : 238 × 113 × 286 mm



voir plus
mcr SV-ds Centrale de commande
(mcr SV-ds 24V-xx-ds ou mcr SV-ds 48V-xx-ds)



Classe selon EN 12101 : A (double alimentation)
Alimentation : 230 Vca / 1,5 A max.
Tension de sortie : 24 ou 48 Vcc
Nombre de sorties : 2 (2 zones de désenfumage / 2 groupes de ventilation)
Courant maximal admissible : 8 / 24 / 30 / 32 A
Autonomie : 72 heures
Dimensions : 343 × 178 × 450 mm







voir plus
mcr HCV 500/600 Door Drive Motorisation de porte



Tension d’alimentation : 24 / 36 / 48 V
Consommation : 1,4 / 1,05 / 0,7 A
Indice de protection : IP 32
Force de poussée / traction : 500 / 500 N
Force de retenue : 2000 N
Vitesse d’ouverture / de fermeture : 10 mm/s
Angle d’ouverture : 90°
Température de fonctionnement : -25 à 75 °C



voir plus
mcr BVT Bouton de désenfumage



Fonction : déclenchement du désenfumage, réinitialisation, avertissement sonore
Voyants LED : veille (vert), défaut (jaune), alarme (rouge)
Dimensions : 125 × 125 × 36 mm
Indice de protection : IP 40





voir plus
Détecteur optique de fumée OCD

Tension de fonctionnement : 10,8 à 33 Vcc
Consommation en veille :  80 μA
Consommation en alarme : 22/55< mA
Température de fonctionnement : -10 à +50 °C
Humidité relative : 0 à 95 % (sans condensation et givrage)
Dimensions avec socle : Ø 100 × 46 mm





voir plus
Bouton d’aération LT



Fonction : ouverture et fermeture d’appareils en fonction aération
Couleur : blanc
Dimensions : 80 × 80 × 55 mm



voir plus
Télécommande d’aération mcr FLEX



Fonction : commande à distance de l’aération en liaison avec la centrale SVM
Portée d’émission : environ 400 m
Alimentation : pile LRV08L 12 V
Nombre maximal d’émetteurs gérés par la centrale : 20



voir plus
Capteur pluie et vent AR/AWR



Tension d’alimentation : 18 à 35 Vcc, 20 à 35 Vcc ou 200 à 250 Vca
Sortie : 1 contact NO/NF 250 Vca / 2 A ou 24 Vcc / 2 A
Dimensions : 80 × 160 × 55 mm
Indice de protection : IP 65

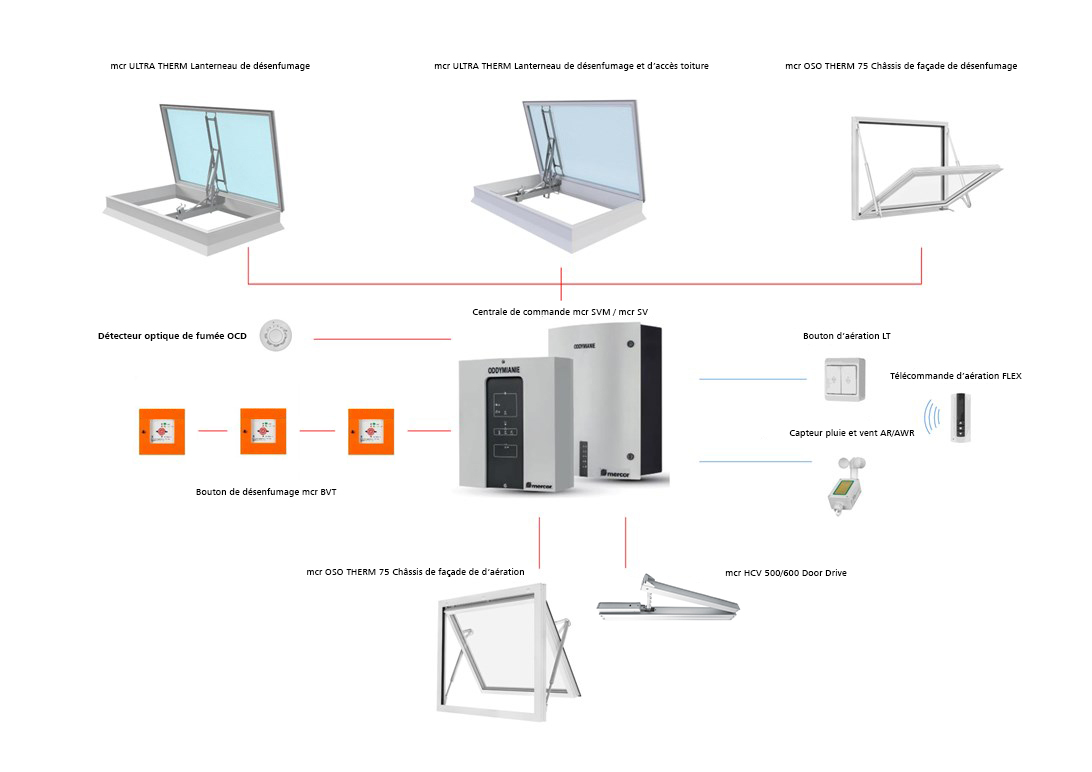

Example diagram of an electrical control system for smoke exhaust and gravity aeration
