mcr THERM SYSTEM - NATÜRLICHE RAUCHABZUGSYSTEME MIT GRAVITATIONSLÜFTUNG

Im natürlichen Rauchabzugssystem für Treppenhäuser, das Sie im Angebot der Firma "MERCOR" S.A. finden, haben wir eine Reihe innovativer, selbst entwickelter Geräte integriert. Sie tragen zum Schutz von Leben und Eigentum bei und erfüllen gleichzeitig die aktuellen und zukünftigen Anforderungen hinsichtlich der Wärmedämmung von Gebäuden.

Das von der Firma MERCOR vorgeschlagene komplette Treppenhaus-Rauchabzugssystem besteht aus:


Ausführungseinrichtungen:

  • RWA-Geräte mcr ULTRA THERM oder mcr PROLIGHT
  • RWA-, Rauchabzug-/Belüftungsfenster mcr OSO THERM 75
  • Antrieb mcr HCV 500/600 Door Drive (Für Belüftungstüren)

Steuergeräte:

  • Steuerungszentrale mcr SV-ds/SVM
  • Meldetaster mcr BVT
  • Optische Rauchmelder
  • Wind-Regen-Sensor Wettersteuerung
  • mcr FLEX Fernbedienung


Fordern Sie ein Angebot an

Informationen



mehr
mcr ULTRA THERM RWA-Geräte





Funktion: Rauchabzug oder Belüftung
Minimalgröße: 1000 x 1000 oder 800 x 1200 [cm]
Maximalgröße: 2000 x 3000 [mm]
Design: Modularer Sockel aus PVC oder klappbarer Stahl
Füllung: Mehrkammer-Polycarbonat, Acryl-
oder feste Polycarbonat-Kuppeln, gemischte Verglasung
Steuerung: elektrisch 24 V-/48 V-/230 V~



mehr
mcr ULTRA THERM RWA-Geräte
(mit Dachausstiegsfunktion)



Funktion: Rauchabzug, Belüftung oder Dachzugang
Minimalgröße: 1000 x 1000 oder 900 x 1200 [mm]
Maximalgröße: 1600 x 2200 (1 Antrieb)
oder 2000 x 2500 [mm] (2 Antriebe)
Design: Modularer Sockel aus PVC oder klappbarer Stahl
Füllung: Mehrkammer-Polycarbonat, Acryl-
oder feste Polycarbonat-Kuppeln, gemischte Verglasung
Steuerung: elektrisch 24 V-/48 V-/230 V~





mehr
mcr PROLIGHT RWA-Geräte



Funktion: Rauchabzug, Belüftung oder Dachzugang (Variante)
Minimalgröße:  1000 x 1000 [mm]
Maximalgröße: 1950 x 2200 [mm]





mehr


Design: Aufsatzkranz aus Stahl oder Aluminium
oder als Aufstock-Aufsatzkranz
Füllung: Mehrkammer-Polycarbonat, Acryl-
oder feste Polycarbonat-Kuppeln, gemischte Verglasung
Steuerung: elektrisch 24 V- / 230 V~



mehr
mcr OSO THERM 75 Rauchabzug-/Belüftungsfenster





Funktion: Rauchabzug oder Belüftung
Minimalgröße: 800 x 800 [mm]
Maximalgröße: 2700 x 1300 lub 1600 x 2200 [mm]
Design: Mehrkammer-Aluminiumprofile ohne Wärmebrücken
Füllung: Scheiben-Paket oder Sandwichpanel
Steuerung: elektrisch 24 V-/48 V-/230 V~



mehr
mcr SVM Steuerungszentrale
(mcr SVM 24V-5A / mcr SVM 24-8A)



Gemäß EN 12101 - Klasse A (doppelte Betriebsspannung)
Betriebsspannung: 230 V~ / max. 1,5 [A]
Ausgangsspannung: 24 V-
Anzahl der Antriebsausgänge: 1 stk. (1 Feuerzone / 1 RWA-Gruppe)
Ausgangsstrom: 5 oder 8 [A]
Notstromversorgung bei Netzausfall: 72 h
Abmessungen: 238 x 113 x 286 [mm]



mehr
mcr SV-ds Steuerungszentrale
(mcr SV-ds 24V-xx-ds / mcr SV-ds 48V-xx-ds)



Gemäß EN12101 - Klasse A (doppelte Betriebsspannung)
Betriebsspannung: 230 V~ / max. 1,5 [A]
Ausgangsspannung: 24 V- oder 48 V-
Anzahl der Antriebsausgänge: 2 stk. (2 Feuerzonen / 2 RWA-Gruppen)
Maks. obciążenie całkowite: 8 / 24 / 30 / 32 [A]
Ausgangsstrom: 72 h
Abmessungen: 343 x 178 x 450 [mm]





mehr
Antrieb mcr HCV 500/600 Door Drive





Versorgungsspannung: 24 / 36 / 48 [V]
Stromaufnahme: 1,4 / 1,05 / 0,7 [A]
Schutzklasse: IP 32
Druckkraft / Zugkraft: 500 / 500 [N]
Zuhaltekraft: 2000 [N]
Öffnungs-/Schließgeschwindigkeit: 10 [mm/s]
Öffnungswinkel: 90°
Temperaturbereich: -25 bis 75 [°C]



mehr
mcr BVT Meldetaster



Funktion: Alarm, Reset, Buzzer
LED Anzeigen: ’’OK” (grün), “Error” (gelb), “Alarm aktiviert’’ (rot)
Abmessungen: 125 x 125 x 36 [mm]
Schutzgrad: IP 40





mehr
Optische Rauchmelder OCD

Betriebsspannung (min./max.): 10,8 – 33 V
max.Ruhestromaufnahme 80 [μA]
Alarmstrom: 22/55< [mA]
Betriebstemperatur: -10 ÷ 50 [°C]
max. relative Luftfeuchtigkeit: 0 – 95 [%] ohne Kondensation und Vereisung
Maße, inkl. Sockel: Ø100 x 46 [mm]





mehr
LT Lüftungstaster



Funktion: Öffnen und Schließen von Klappen und Fenstern
Gehäusefarbe: weiß
Abmessungen: 80 x 80 x 55 [mm]



mehr
FLEX Funkfernbedienung



Funktion: Fernstart der Belüftungsfunktion in SVM-Zentralen
Reichweite: ca. 400 [m]
Stromversorgung: 12V LRV08L Batterie
Anzahl der unterstützten Fernbedienungen pro Zentrale: bis zu 20 [stk.]



mehr
mcr AR/AWR Wind & Regen Sensor



Stromversorgung: 20 ÷ 35 V–, 18 ÷ 35 V~, 200 ÷ 250 V~
Ausgang: NO-NC 250 V~ / 2A, 24 V– / 2A
Gehäusemaße: 80 x 160 x 55 [mm]
Schutzart: IP 65

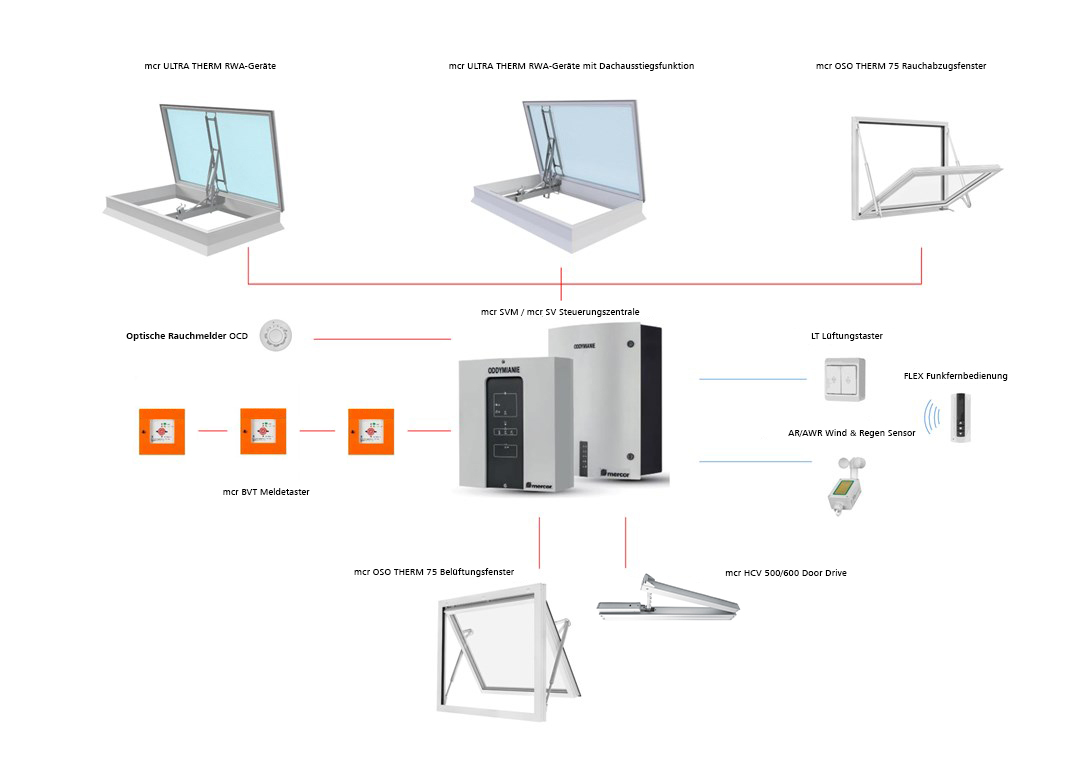

Beispielschema des elektrischen Steuerungssystems für die natürliche Rauchabzugs- und Belüftungsanlage
