COFFRET DE DÉSENFUMAGE

Les coffrets de désenfumage permettent la commande pneumatique des appareils de désenfumage à l'aide de cartouches CO₂ intégrées.

Références :

  • AK10 et AK11 avec support pour cartouches de réserve
  • AK6, AK7 sans support pour cartouches de réserve

Caractéristiques :

  • boîtier en tôle d'acier rouge (RAL 3000)
  • porte fermée à clé
  • levier ou bouton de commande avec voyant de contrôle sous vitre
  • vitre remplaçable
  • versions standard avec soupapes: ouverture seule et ouverture / fermeture (options disponibles)
  • ouverture télécommandée par signal 24 Vcc possible
  • grammage et nombre de cartouches CO₂ selon configuration
  • dimensions du coffret selon le nombre de cartouches CO₂ intégrées
  • raccords pour tuyaux Ø 6 mm (Ø 8mm en option) en haut du boîtier
  • raccords 1/2" UNF pour cartouches CO₂
  • température de fonctionnement : -20 à +50 °C
  • pression de service maximale : 8 MPa


DEMANDEZ UN DEVIS

Informations

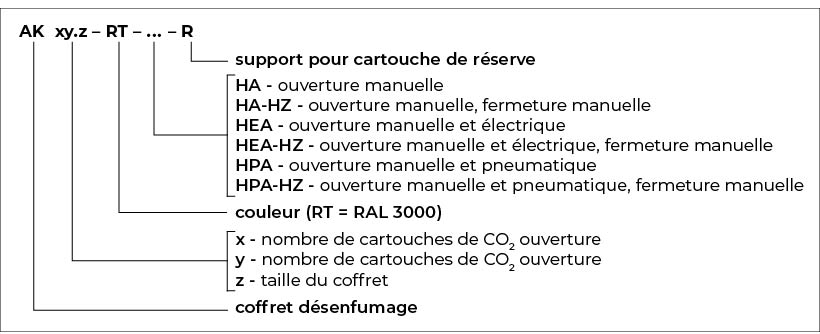

» Caractéristiques techniques des coffrets de désenfumage AK xy.z-...-R à commande manuelle et électrique

        CO₂ max. fermeture
RÉFÉRENCE  HAUTEUR  [mm] LARGEUR  [mm] PROFONDEUR   [mm] CO₂ max. ouverture  [g] CO₂ max. fermeture [g] CO₂ min. RTC [g] Tuyau externe min [m] VdS [*]
AK 10.3-RT-...-R 200 350 130 1 x 150 – – – G507003
AK 10.5-RT-...-R 200 500 130 1 x 500 – – – G507003
AK 10.7-RT-...-R 200 650 130 1 x 750 – – – –
AK 10.9-RT-...-R 220 700 170 1 x 1500 – – – G507003
AK 11.3-RT-...-R 300 350 130 1 x 150 1 x 150 – – G507003
AK 11.5-RT-...-R 300 500 130 1 x 500 1 x 500 – – –
AK 11.7-RT-...-R 300 350 130 1 x 750  1 x 750 – – –
AK 11.9-RT-...-R 320 700 170 1 x 1500 1 x 1500 – – –
AK 20.9-RT-...-R 490 700 170 2 x 1500 – 500 10 –
AK 21.9-RT-...-R 490 700 170 2 x 1500 1 x 1500 500 10 –
AK 22.9-RT-...-R 490 700 170 2 x 1500 2 x 1500 500 10 –
AK 30.9-RT-...-R 490 700 170 3 x 1500 – 500 10 –
AK 31.9-RT-...-R 490 700 170 3 x 1500 1 x 1500 500 10 –
AK 32.9-RT-...-R 670 700 170 3 x 1500 2 x 1500 500 10 –
AK 33.9-RT-...-R 670 700 170 3 x 1500 3 x 1500 500 10 –
AK 40.9-RT-...-R 670 700 170 4 x 1500 – 500 10 –
AK 41.9-RT-...-R 670 700 170 4 x 1500 1 x 1500 500 10 –
AK 42.9-RT-...-R 670 700 170 4 x 1500 2 x 1500 500 10 –
AK 50.9-RT-...-R 670 700 170 5 x 1500 – 500 10 –

* Certificat VdS valable uniquement pour la couleur RAL 2011 et les versions HA, HA-HZ, HEA, HEA-HZ.

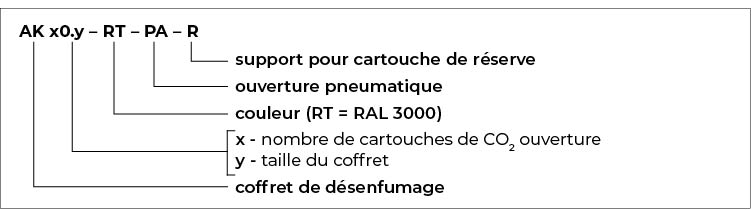

» Caractéristiques techniques des coffrets de désenfumage AK x0.y-PA-R à commande pneumatique

        CO₂ max. fermeture
RÉFÉRENCE  HAUTEUR  [mm] HAUTEUR  [mm] PROFONDEUR  [mm] OUVERTURE [g]
AK 10.7-RT-PA-R  * 300 650 130 1 x 750
AK 10.9-RT-PA-R  * 320 670 170 1x 1500
AK 20.7-RT-PA-R ** 300 650 130 1 x 750
AK 20.9-RT-PA-R ** 320 670 170 1x 1500
AK 30.7-RT-PA-R ** 300 650 130 1 x 750
AK 30.9-RT-PA-R ** 320 670 170 1x 1500

*   Ouverture manuelle et électrique possible.
** Coffret de télécommande nécessaire.
