RWA-ZENTRALE mcr 9705

Mit der RWA-Zentrale Typ mcr 9705 werden die Komponenten der elektrischen Rauch- und Wärmeabzugsanlage aktiviert, basierend auf Alarmsignalen von thermischen oder optischen Rauchmeldern, manuellen Meldestastern oder von einer anderen Steuerzentrale (z. B. Brandmeldezentrale, Gebäudemanagementsystem). Die Steuerzentrale wird mit 230 V~. Wechselspannung betrieben und speist die Geräte der elektrischen RWA-Anlage mit 24 V- Spannung. Die mitgelieferten. Akkumulatoren der Zentrale sorgen für Notstromversorgung bei Netzausfall innerhalb von 72 Stunden. Nach dieser Zeit ist die Aktivierung der RWA-Anlage (z. B. das Öffnen der RWA-Geräte) im Notstrombetrieb gewährleistet.

Funktionsbeschreibung der RWA-Zentrale:

  • Fernansteuerung der Systemkomponenten der elektrischen RWA- Anlage durch ein Signal von der Brandmeldezentrale
  • manuelle Aktivierung der RWA-Anlage über die anschließbaren Meldetaster,
  • automatische Aktivierung der RWA-Anlage über die
  • anschließbaren thermischen oder optischen Brandmelder,
  • Anschlussmöglichkeit von manuellen Meldetastern, z. B. mcr RPO-1 ►,
  • Anzeige von dem Zustand der Zentrale:
    OK / Alarmzustend / Störungs- und Netzausfallmeldung / Klappenöffung,
  • manuelles Öffnen der RWA-Geräte zur Belüftung von Innenräumen beim normalen Betrieb (ohne Auslösen eines Alarmzustands),
  • automatisches Schließen der zur Belüftung geöffneten RWA-Geräte bei Regen oder starkem Wind auf ein Signal von der Wettersteuerung (wobei Alarmbetrieb hat Vorrang).


Fordern Sie ein Angebot an

Informationen

   » Technische Daten der RWA-Zentrale mcr 9705

PARAMETER WERT
Typ 5 A 8 A
Betriebsspannung 230 V~, 50 Hz
Leistungsaufnahme (nur Antriebsausgänge) 150 VA 250 VA
Ausgangsspannung (Antriebe) 24 V-, max. 5,2 A 24 V-, max. 8 A
Notstromversorgung 2 Stk. Akkus 12 V--, 3,2 Ah, Reihenschaltung
Betriebstemperaturbereich –5°C ÷ 40°C °
Überbrückungszeit, Notstrombetrieb min. 72 h
Belastbarkeit der Ausgänge max. 100 mA, 24 V-
Gehäuseschutzart

 IP 30
Abmessungen (B x H x T) 300 x 300 x 120 mm



 » Typenreihe der RWA-Zentralen mcr 9705 (5 A Modul)

ZENTRALENTYP BETRIEBSSPANNUNG ANZAHL DER
ANTRIEBSAUSGÄNGE
UND BELASTBARKEIT		 GEHÄUSEABMESSUNGEN
[mm]		 NENNLEISTUNGSAUFNAHME
[VA]		 NOTSTROMVERSORGUNG
(AKKUS)

mcr 9705-5 A

230 V~ 50 Hz

5 A (basic)

300 x 300 x 120

150

2 x (12 V-,. 3.3…3.6 Ah)

mcr 9705-10 A

2 x 5 A

400 x 400 x 200

300

4 x (12 V-, 3.3…3.6 Ah)

mcr 9705-15 A

3 x 5 A

600 x 600 x 200

450

6 x (12 V-, 3.3…3.6 Ah)

mcr 9705-20 A

4 x 5 A

600 x 600 x 200

600

8 x (12 V-, 3.3…3.6 Ah)

mcr 9705-25 A

5 x 5 A

800 x 600 x 300

750

10 x (12 V-, 3.3…3.6 Ah)

mcr 9705-30 A

6 x 5 A

800 x 600 x 300

900

12 x (12 V-, 3.3…3.6 Ah)



 » Typenreihe der RWA-Zentralen mcr 9705 (8 A Modul)

ZENTRALENTYP BETRIEBSSPANNUNG ANZAHL DER
ANTRIEBSAUSGÄNGE
UND BELASTBARKEIT		 GEHÄUSEABMESSUNGEN
[mm]		 NENNLEISTUNGSAUFNAHME
[VA]		 NOTSTROMVERSORGUNG
(AKKUS)

mcr 9705-8 A

230 V~ 50 Hz

8 A (basic)

300 x 300 x 120

 250

2 x (12 V-,. 3.3…3.6 Ah)

mcr 9705-16 A

2 x 8 A

400 x 400 x 200

 500

4 x (12 V-, 3.3…3.6 Ah)

mcr 9705-24 A

3 x 8 A

600 x 600 x 200

 750

6 x (12 V-, 3.3…3.6 Ah)

mcr 9705-32 A

4 x 8 A

600 x 600 x 200

 1000

8 x (12 V-, 3.3…3.6 Ah)

mcr 9705-48 A

6 x 8 A

800 x 600 x 300

 1500

12 x (12 V-, 3.3…3.6 Ah)

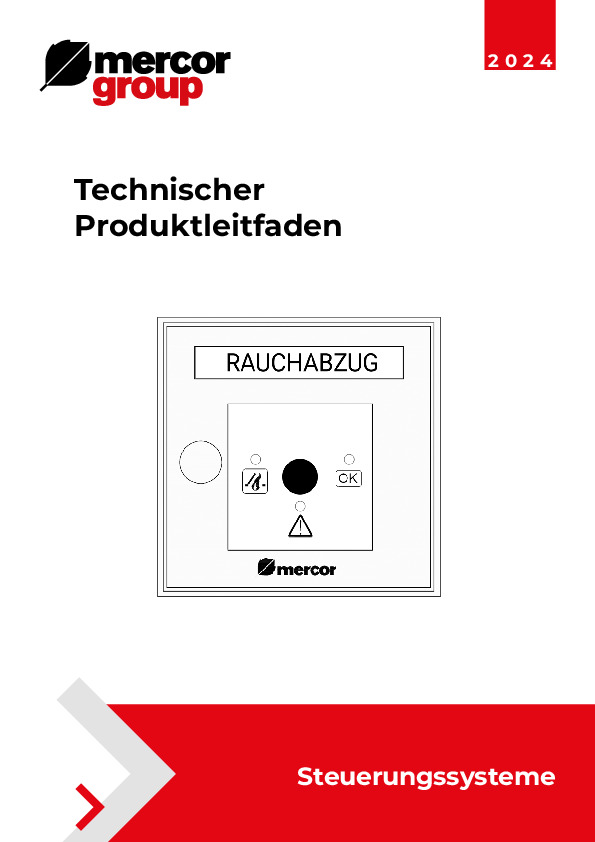

Technischer Produktleitfaden
CPR | EN
OMM [EN]

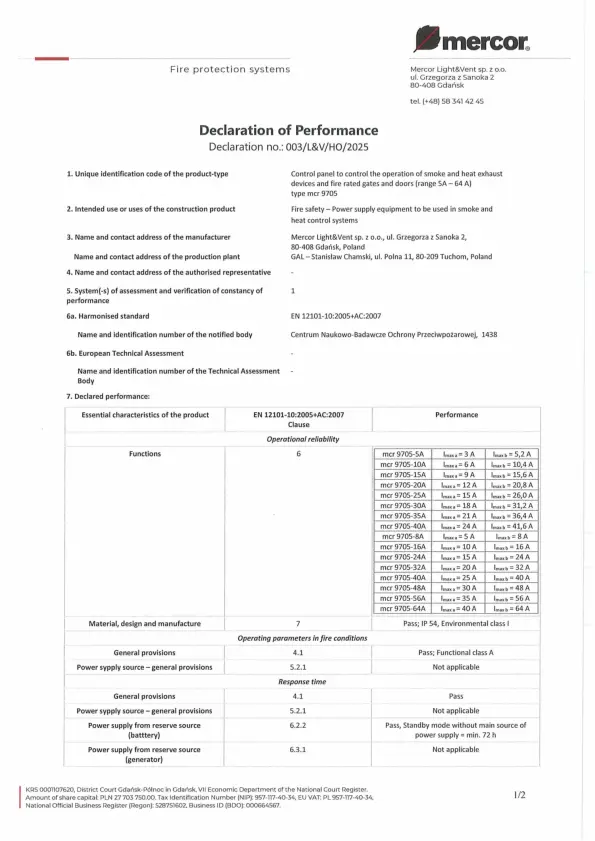

DWU [EN]

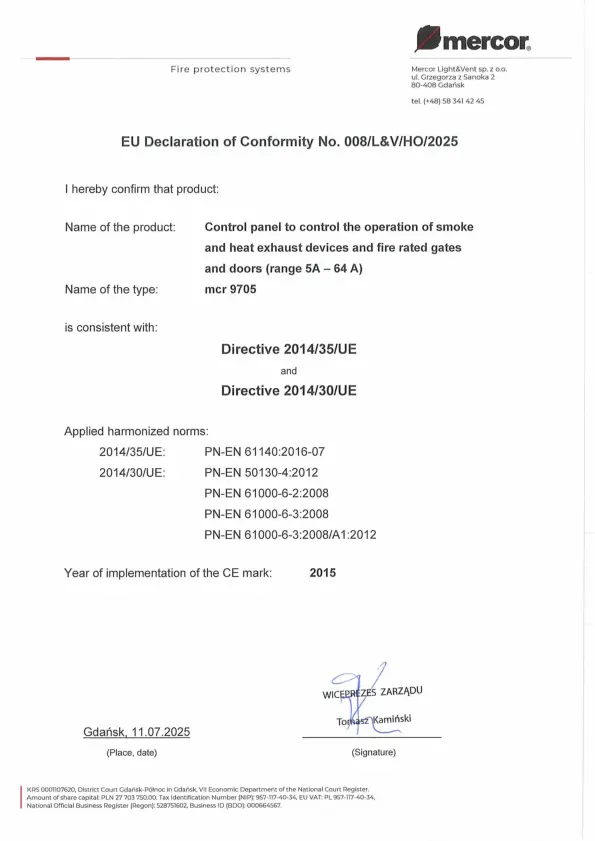

EU Declaration of conformity [EN]
