mcr WIP PRO/S - Lamellen-Brandschutzabsperrklappe für Komfortlüftungssysteme
Feuerwiderstandsklasse: EI120 (ve i↔o)S, EI90 (ho i↔o)S, E120 (ho i↔o)S
Klappen zertifiziert nach EN 15650
Leistungsbeständigkeitszertifikat 2434-CPR-0003
Klappen klassifiziert nach EN 13501-3 und geprüft nach EN 1366-2

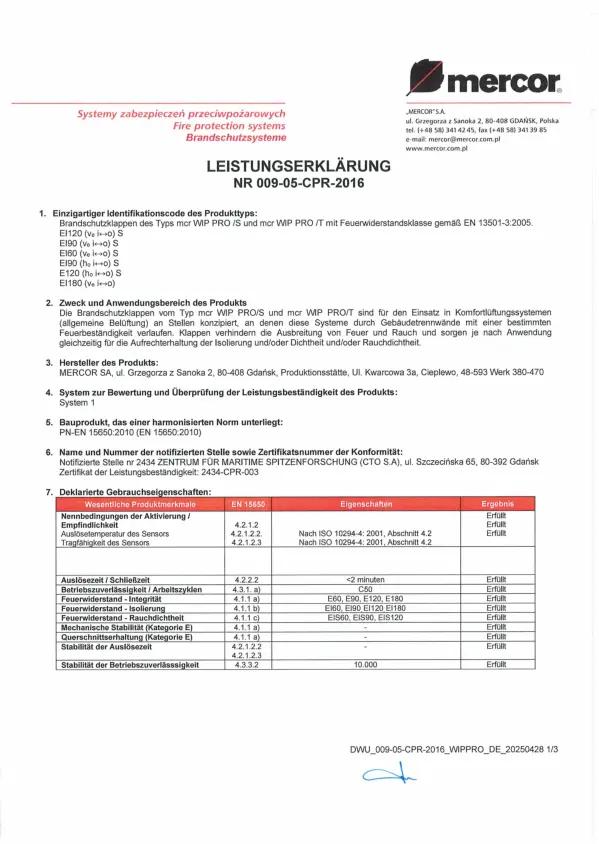

Leistungserklärung 009-05-CPR-2016
Verfügbar in EX-Ausführung (gemäß ATEX-Richtlinie) für Anwendungen in explosionsgefährdeten Bereichen.
KDB ATEX 17.0616, EU-Konformitätserklärung 001-01-2017
Informationen
Brandschutzklappen mit Feuerwiderstand unabhängig von Luftströmungsrichtung und Einbauseite.
Konstante, kurze Gehäuselänge, unabhängig von den B x H Abmessungen.
Die Lamellen-Absperrklappen mcr WIP PRO/S sind für den Einbau in allgemeine Lüftungsanlagen an den Stellen konzipiert, an denen diese Anlagen durch Gebäudetrennwände hindurchführen. Sie ermöglichen im Brandfall die Aufrechterhaltung der Feuerwiderstandsfähigkeit der Gebäudetrennwand, durch die die Lüftungs- und Klimakanäle verlaufen. Darüber hinaus verhindern sie die Ausbreitung von Feuer, Rauch und Brandgasen auf die nicht vom Brand betroffenen Gebäudeteile.
In der Ausführung für explosionsgefährdete Zonen (EX-Ausführung) können die Klappen in der Gasexplosionsgefahr Zone 1 innerhalb und außerhalb der Lüftungskanäle und in der Staubexplosionsgefahr Zone 21 außerhalb dieser Kanäle betrieben werden. Die Klappen erfüllen die Anforderungen der Gruppe II Kategorien 2G und -/2D.
PRODUKTVORTEILE
- kurze Gehäuselänge - 135 mm
- keine Klappenblattüberstände, unabhängig von den Abmessungen der Klappe
- möglicher Einbau in eine Trennwand auf einem Kanal mit Gitterabdeckung am Ende
- verfügbar mit Adapter für den Einbau an runde Kanäle
- verfügbar in EX-Version
- Betriebssicherheit bis zu 10.000 Zyklen
- •verfügt über ein Hygienisches Zertifikat von PZH
ANWENDUNG
- Produktions- und Lagerhallen
- Logistikzentren
- Öffentliche Gebäude
- Gewerbe- und Dienstleistungsgebäude
- Wohngebäude
WEITERE DATEN
Ausführungsvarianten:
- mcr WIP PRO/S [BF…-T, BFL…-T, BFN…-T, EXBF] – Brandschutzklappe für Lüftungskanäle mit elektrischem Federrücklaufantrieb und thermoelektrischem Auslöser – Schließen und Öffnen der Klappe erfolgt mittels Stellantrieb
- mcr WIP PRO/S [RST-KW1] – Brandschutzklappe für Lüftungskanäle mit Antriebsfeder und integrierter thermischer Auslösung, optional mit elektromagnetischer Auslösung und Endschaltern ausrüstbar
optionale Ausrüstung:
• WK2: Endschalter (Signal: Klappenblatt Zu / Auf)
Die mcr WIP PRO/S Klappen sind besonders dann sinnvoll, wenn hinter der Klappe ein Element wie beispielsweise ein Schalldämpfer, ein Krümmer oder ein Zu- und Abluftgitter folgen soll.
Größenabmessungen für rechteckige Klappen:
- Nennbreite von 110 bis 900 mm
- Nennhöhe von 263 bis 1250 mm
- maximale Querschnittsfläche einer Klappe nicht größer als 1,125 m2
Neben den Standardgrößen sind die Klappen auch in Zwischengrößen bestellbar.
Steuerung:
- RST-KW1/S-Mechanismus – integrierter Mechanismus – thermische Auslösung 74°C (optional 95°C) im Mechanismus, Antriebsfeder, manuelle Scharfschaltung;
- RST-KW1/S/WK1- oder WK2-Mechanismus – integrierter Mechanismus – thermische Auslösung 74°C (optional 95°C) im Mechanismus Antriebsfeder, ein oder zwei Endschalter, manuelle Scharfschaltung;
- Mechanismus RST-KW1/24I – integrierter Mechanismus – thermische Auslösung 74°C (optional 95°C) im Mechanismus, Antriebsfeder, ein oder zwei Endschalter, elektromagnetische Auslösung für Stromimpuls, U=24 V DC, manuelle Scharfschaltung;
- RST-KW1/24P-Mechanismus – integrierter Mechanismus – thermische Auslösung 74 °C (optional 95°C) im Mechanismus, Antriebsfeder, ein oder zwei Endschalter, elektromagnetischer Auslöser für Stromunterbrechung, U=24 V DC, manuelle Scharfschaltung;
- Mechanismus vom Typ Belimo – eine Familie von Federrücklaufantrieben und thermoelektrischem Auslöser (Serie BF, BFL, BFN, EXBF)
Detaillierte technische Daten sind im Technischen Produktleitfaden enthalten.
