mcr PROSMOKE ONE AUTOMATISCHE RAUCHSCHÜRZEN
EIGENSCHAFTEN
- automatische Rauchschürzen FS und C dienen zur Unterteilung des Bauwerks in Rauchabschnitte und Verhinderung von Rauchgasausbreitung in Verkaufspassagen, in Treppenhäusern und Rolltreppenbereich
- Automatische Rauchschutzvorhänge werden vorwiegend in Gebäuden eingesetzt, wo die ansprechende Optik des Innenraumes eine besondere Rolle spielt
- Feuerbeständigkeit:
– automatische Rauchschürzen FE D30 / D180 / DH30
– automatische Rauchschürzen C: D30 / DH30 (D60 und DH60 Nur für die Isolierung des Gehäuses) - Verschiedene Möglichkeiten der Befestigung der Rauchschürze an der Decke, am Sturz oder an der Stahlkonstruktion
- Automatische Vorhang als ein einzelnes oder modulares Gerät kann unter einem Winkel verbunden oder mit einem Evakuierungseingang ausgestattet werden
- Stahlprofile in jeder RAL-Farbe erhältlich
- Klassifizierung gemäß EN 12101-1:

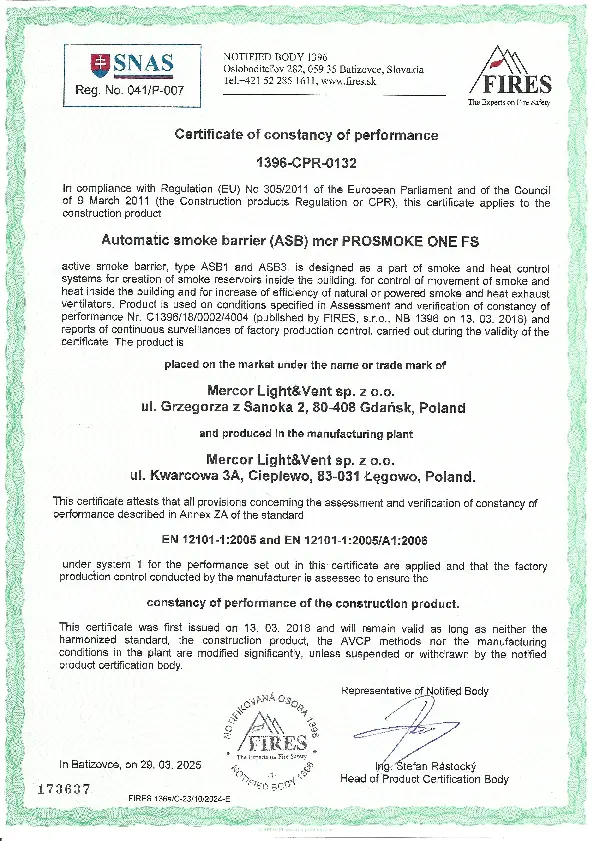

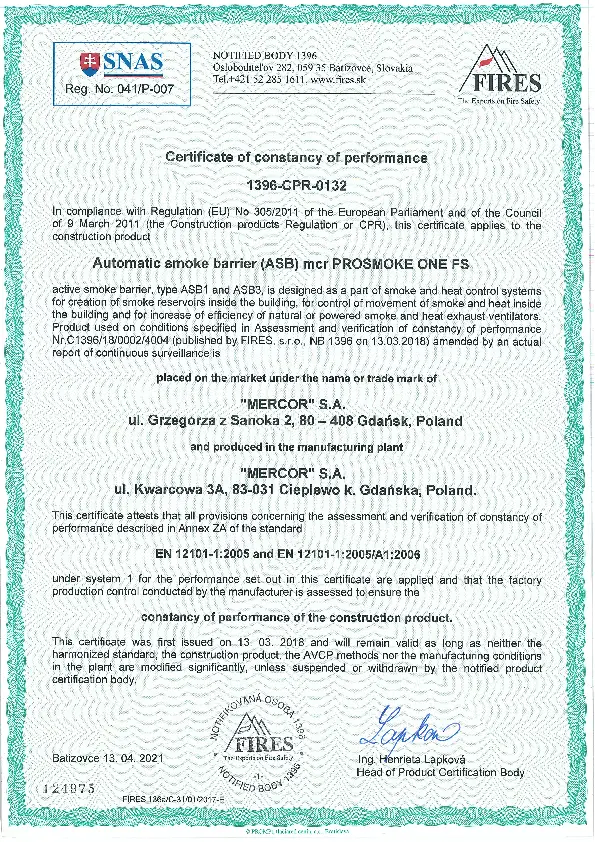

– Leistungsbeständigkeitszertifikat WE 1396-CPR-0132 (mcr PROSMOKE ONE FS Rauchschürzen)

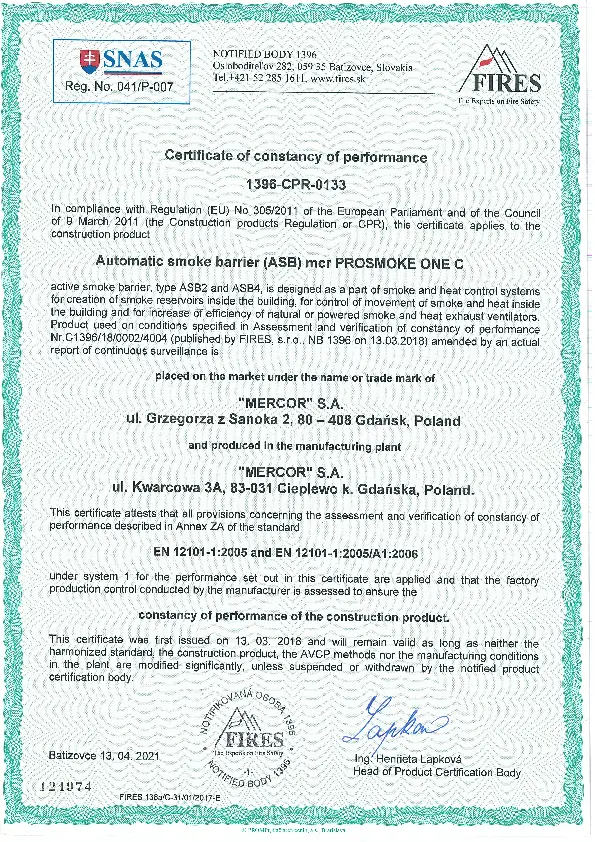

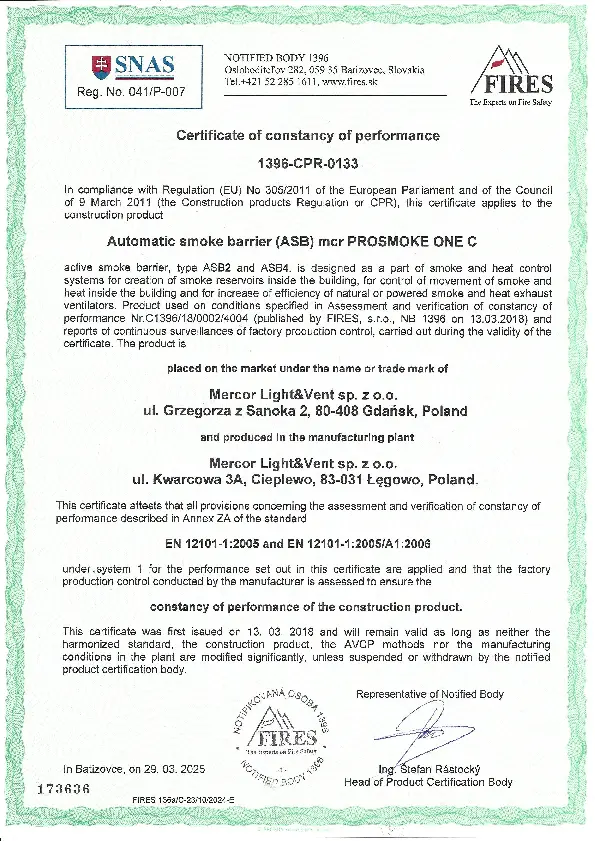

– Leistungsbeständigkeitszertifikat WE: 1396-CPR-0133 (mcr PROSMOKE ONE C Rauchschürzen)
– CE-Zertifikat
DESIGN
Aufsatzkranz
- mcr PROSMOKE ONE – automatische Rauchschürzen
Automatische Rauchschürzen – Konstruktion
- Stahlgehäuse für die Wickelwelle mit dem
- aufgerollten Gewebe
- unbrennbares Gewebe
- elektrischer Antrieb
- Ballastgewicht
- Abdeckung
Informationen
|
|
Trennung in die Rauchabschnitte
Leitung von Brandgasströmung| PARAMETER | ONE FS Rauchschürze automatisch – frei abrollend mittels Schwerkraft |
ONE C Rauchschürze automatisch – motorbetriebenes Abrollen |
| Klassifizierung (nach Leistungsbeständigkeitszertifikat gemäß EN 12101-1) |
Leistungsbeständigkeits- zertifikat 1396-CPR-0132 |
Leistungsbeständigkeits- zertifikat 1396-CPR-0133 |
| Arbeitsweise der Rauchschürze (nach EN 12101-1) |
ASB1 / ASB3 | ASB2 / ASB4 |
| Temperatur-Zeit-Klasse | D30 / D180 / DH30 FIRES-JR0-142-22 |
D30/ DH30 FIRES-JR0-142-22 |
| Funktionssicherheit | 1000 Zyklen | 1000 Zyklen |
| Maximale Durchlässigkeit geprüft bei Umgebungstemperatur |
9,4 m3/h*m2 | |
| Material | rauchdichtes Gewebe | |
| Maximale Anzahl der Wickelwellen | 12 | 10 |
| Minimale Höhe (Abrolllänge) | 0,5 m | |
| Minimale Länge | 2 m | 0,8 m |
| Maximale Höhe (Abrolllänge) | 6,5 m | |
| Maximale Länge | 5,4 m | |
| Abdeckleiste | 60 mm oder 80 mm (nur für das Gehäuse des Vorhangs, das über der abgehängten Decke montiert wird) |
|
| Winkelverbindungen | NEIN | |
| Maximale Stromaufnahme ( 24 V- ) | 0,25 A (Bremse) | 4 A (Motor) |
| Maximale Stromaufnahme ( 230 V~ ) | 270 W (Motor) | - |
| Steuerung | mcr 9705-5A / mcr 0204 | mcr 9705-5A/-8A |
| Erweiterungsmodul (optional) | - | mcr R0424/-48 –Kx |
