mcr DOR - Türartige Entrauchungsklappe für Brandlüftungsanlagen
Feuerwiderstandsklasse: EI180(ved i↔o) S1500 C300 AA multi
Entrauchungsklappen zertifiziert nach EN 12101-8.
Klappen mit Feuerwiderstand unabhängig von Luftströmungsrichtung und Einbauseite.
Zertifizierte Installation komplett mit systemzugehörigem Abdeckgitter.
Klappen klassifiziert nach EN 13501-4 und geprüft nach EN 1366-10.
Informationen
Die Klappen Typ mcr DOR bestehen aus einem rechteckigen Gehäuse aus feuerfesten Bauplatten, einer beweglichen Absperrung in Form von zwei Flügeln und einem automatisch betätigten Auslöse- und Steuermechanismus. Für chemisch aggressive Umgebungen werden spezielle Gehäuse, aus imprägnierten Brandschutzplatten gebaut. Die Gesamtdicke des Klappengehäuses beträgt 110 mm. Die Absperrwand besteht aus einer Brandschutzplatte mit einer Gesamtstärke von 40 mm. An den Ecken und um den Umfang des Gehäuses befinden sich Stahlverstärkungen mit Nietmuttern, die den Einbau von Abdeckgittern und Adapterrahmen zum Anschluss von Lüftungskanälen erleichtern.
PRODUKTVORTEILE:
- EIS 180

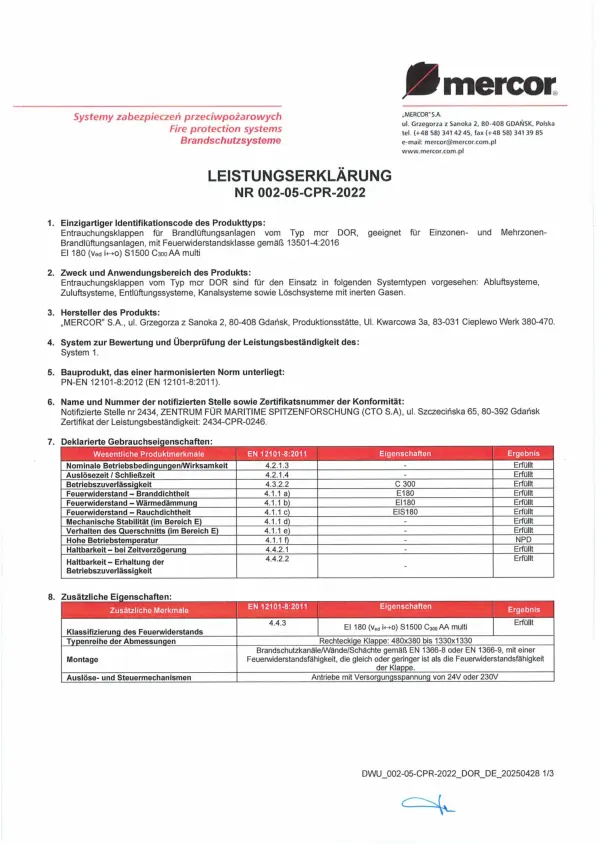

- Zertifikat der Leistungsbeständigkeit
- Entrauchungsklappen zertifiziert nach EN 12101-8.
- Entrauchungsklappen klassifiziert nach EN 13501-4 und geprüft nach EN 1366-10.
- Große aktive Rauchabzugsfläche, geringer Strömungswiderstand
- Klappen mit Feuerwiderstand unabhängig von Luftströmungsrichtung und Einbauseite.
- Zertifizierte Montage komplett mit systemzugehörigem Abdeckgitter
ANWENDUNG
- Öffentliche Gebäude
- Gewerbe- und Dienstleistungsgebäude
- Wohngebäude
Im Normalbetrieb bleiben die Absperrflügel geschlossen. Im Brandfall öffnen sich die Klappenflügel in den vom Brand betroffenen Bereichen, während die Klappen in den feuerfreien Bereichen geschlossen bleiben – die Aktivierung erfolgt ferngesteuert durch Stromzufuhr. mcr DOR-Entrauchungsklappen sind mit einer EM24D Auslöse- und Steuereinrichtung ausgestattet, die mit 24 V AC/DC oder 230 V AC betrieben wird. Die Klappen sind auch mit Endschaltern ausgestattet, die zur Überwachung der Klappenflügelposition dienen. Die Auslöse- und Steuereinrichtung befindet sich im Inneren des Klappengehäuses. Durch Anlegen einer Versorgungsspannung an den Auslöse- und Steuermechanismus (Stromimpuls min. 5 s) werden die Klappen geöffnet. Schließen der Klappe nach erfolgter Ansteuerung ist manuell möglich, vorausgesetzt die Auslöse- und Steuermechanik ist stromlos.
