mcr WIP LD - Lamellen-Entrauchungsklappe für mehrzonige Brandlüftungssysteme

Entrauchungsklappen des Typs mcr WIP LD sind für den Einsatz in folgenden Anlagentypen vorgesehen: Abgasanlagen, Belüftungsanlagen, Entlastungssysteme, Kanalsysteme, Inertgas-Löschanlagen. Die Klappen verhindern die Ausbreitung von Feuer, Rauch und Brandgasen in angrenzende Bereiche. Im Normalbetrieb befinden sich die Klappenlamellen in der geschlossenen Position. In der Brandzone werden die Klappenlamellen in die offene Position gebracht, während in den anderen Zonen die Lamellen geschlossen bleiben.

Die Klappen mcr WIP LD bestehen aus einem rechteckigem Gehäuse, beweglichen Absperrlamellen, die sich um ihre eigenen Achsen drehen, und einem ferngesteuerten Auslöse- und Steuermechanismus, der im Inneren der Klappe eingebaut ist. Das Klappengehäuse besteht aus verzinktem Stahlblech oder Edelstahlblech. Die Klappe ist einseitig mit einem Anschlussflansch ausgestattet. Auf der anderen Seite gibt es den Anschlussstutzen. Die Gesamtlänge des Klappengehäuses beträgt 350mm. Die Klappenlamellen sind aus verzinktem Stahlblech oder Edelstahl gefertigt. Die Lamellen drehen sich um ihre Achsen, die aus Stahlstiften besteht. Um die „kalte“ Dichtheit der Klappe zu gewährleisten, ist an den Lamellen eine Lippendichtung angebracht.

PRODUKTVORTEILE

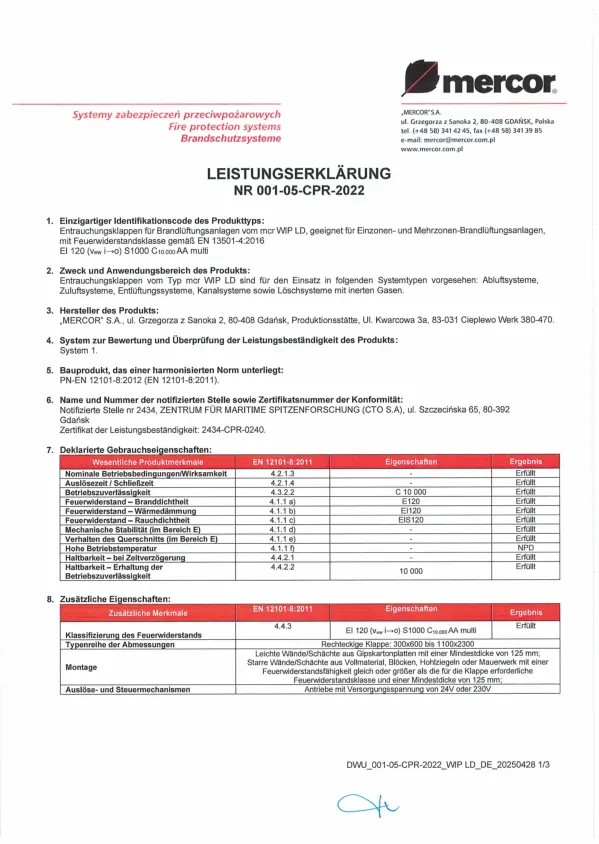

Leistungsbeständigkeitszertifikat 2434-CPR-0240.
Klappen zertifiziert nach EN 12101-8.
Klappen klassifiziert nach EN 13501-4 und geprüft nach EN 1366-10.

Die Klappe ist speziell für Entrauchungs- und Lüftungsschächte ausgelegt.
Große aktive Öffnungsfläche, geringer Strömungswiderstand, schnelle Installation.
Zertifizierter Einbau komplett mit dem systemzugehörigen Abdeckgitter nach EN 12101-8.

INSTALLATION

• Rechteckige Entrauchungsklappen mcr WIP LD werden beim Einbau in Trennwände bzw. Schachtwände aus Gipskartonplatten mit einer Dicke von min. 125 mm in die Klasse EI120(vew i→o)S 1000C10000AAmulti eingestuft.
• Rechteckige Entrauchungsklappen  mcr WIP LD werden beim Einbau in Trennwände bzw. Schachtwände aus Beton, Ziegel, Hohlziegel, Mauerwerk oder vorgefertigten Bauplatten mit einer Dicke von min. 125 mm in die Klasse EI120(vew i→o)S 1000C10000AAmulti eingestuft.
• Rechteckige Entrauchungsklappen mcr WIP LD-Dämpfer werden beim Einbau in Trennwände bzw. Schachtwände aus Beton, Ziegel, Hohlziegel, Mauerwerk oder vorgefertigten Bauplatten mit einer Dicke in die Klasse E600(vew i→o)S 1000C10000AAmulti eingestuft.
