mcr FID S/S c/P - Einklappenblatt-Brandschutzabsperrklappe für Komfortlüftungsanlagen mit geringem Strömungswiderstand
Feuerwiderstandsklasse: EI120 (ve ho i↔o)S
Klappen zertifiziert nach EN 15650
Leistungsbeständigkeitszertifikat 1396-CPR-0114
Klappen klassifiziert nach EN 13501-3 und geprüft nach EN 1366-2

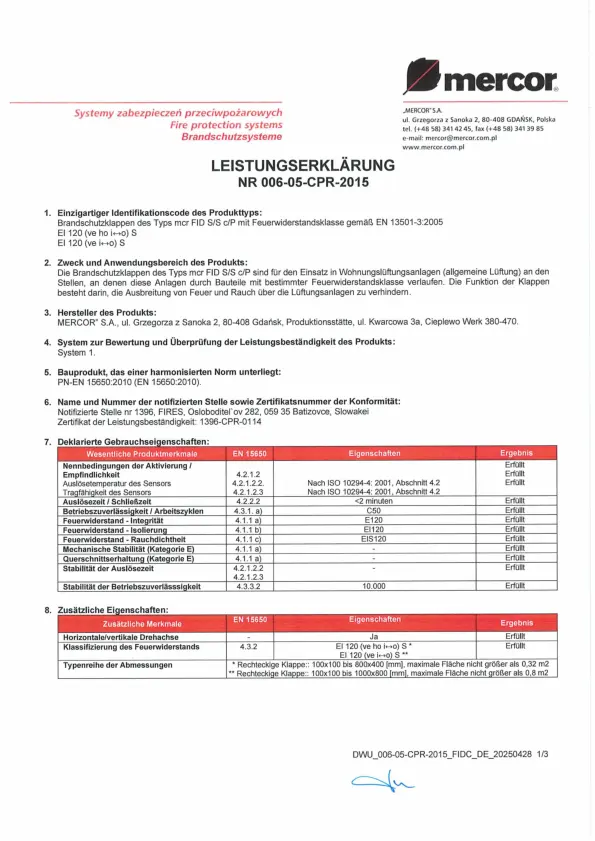

Leistungserklärung 006-05-CPR-2015
Informationen
Verfügbar in EX-Ausführung (gemäß ATEX-Richtlinie) für Anwendungen in explosionsgefährdeten Bereichen.
KDB ATEX 17.0616, EU-Konformitätserklärung 001-01-2017
Absperrklappen mit Feuerwiderstand unabhängig von der Luftströmungsrichtung und der Einbauseite.
Durch Reduzierung der Klappenblattdicke werden die Geräuschemission und Strömungswiderstand in der Anlage reduziert
Die Brandschutz-Absperrklappen mcr FID S/S c/P sind für sind für den Einbau in Lüftungs- und Klimaanlagen bei Durchgang durch vertikale und horizontale Gebäudetrennwände konzipiert. Die Klappen sind unter anderem für Installationen mit erhöhten Anforderungen an akustische Parameter ausgelegt. Sie ermöglichen im Brandfall die Aufrechterhaltung der Feuerwiderstandsfähigkeit der Gebäudetrennwand, durch die die Lüftungs- und Klimakanäle verlaufen. Darüber hinaus verhindern sie die Ausbreitung von Feuer, Rauch und Brandgasen auf nicht vom Brand betroffene Gebäudeteile.
In der Ausführung für explosionsgefährdete Zonen (EX-Version) können die Klappen in gasexplosionsgefährdeten Zone 1 (Gase innerhalb und außerhalb von Lüftungskanälen) und staubexplosionsgefährdeten Zone 21 (Staub außerhalb von Lüftungskanälen) betrieben werden. Die Klappen erfüllen die Anforderungen der Gruppe II, Kategorien 2G und -/2D.
PRODUKTVORTEILE
- reduzierter Strömungswiderstand
- Klappenblatt mit Stahlrahmen verstärkt - erhöhte mechanische Festigkeit
- Einbau in Wände und Decken
- Trockeneinbau in senkrechte Trennwände
- verfügbar in EX-Version
- verfügbar in Version aus rostfreiem/säurebeständigem Stahl
- Betriebssicherheit bis zu 10.000 Zyklen
- verfügt über ein Hygienisches Zertifikat von PZH
ANWENDUNG
- Produktions- und Lagerhallen
- Logistikzentren
- Öffentliche Gebäude
- Gewerbe- und Dienstleistungsgebäude
- Wohngebäude
WEITERE DATEN
Ausführungsvarianten:
- mcr FID S/S c/P [BFL...-T, BFN...-T, EXBF] – Brandschutz-Absperrklappe für Lüftungskanäle mit elektrischem Federrücklaufantrieb und thermoelektrischem Auslöser – Schließen und Öffnen der Klappe erfolgt mittels Stellantrieb
- mcr FID S/S c/P [RST] – Brandschutz-Absperrklappe für Lüftungskanäle mit Antriebsfeder und thermischer Auslösung
- mcr FID S/S c/P [RST-KW1] – Brandschutz-Absperrklappe für Lüftungskanäle mit Antriebsfeder und integrierter thermischer Auslösung, optional mit elektromagnetischer Auslösung und Endschaltern ausrüstbar
optionale Ausrüstung:
- WK1: Endschalter (Signal: Klappenblatt Zu)
- WK2: Endschalter (Signal Klappenblatt Zu -/ Auf)
Größenabmessungen:
- Nennbreite von 200 bis 1000 mm
- Nennhöhe von 200 bis 800 mm
- maximale Querschnittsfläche einer Klappe nicht größer als 0,8 m2
Neben den Standardgrößen sind die Klappen auch in Zwischengrößen bestellbar.
Steuerung:
- RST-Mechanismus – thermische Auslösung 72°C (optional 95°C) am Klappenblatt, Antriebsfeder, manuelle Scharfschaltung;
- RST/WK1-Mechanismus – thermische Auslösung 74°C (optional 95°C) am Klappenblatt, Antriebsfeder und Endschalter, manuelle Scharfschaltung;
- RST-KW1/S-Mechanismus – integrierter Mechanismus – thermische Auslösung 74°C (optional 95°C) im Mechanismus, Antriebsfeder, manuelle Scharfschaltung;
- RST-KW1/S/WK1- oder WK2-Mechanismus – integrierter Mechanismus – thermische Auslösung 74°C (optional 95°C) im Mechanismus Antriebsfeder, ein oder zwei Endschalter, manuelle Scharfschaltung;
- Mechanismus RST-KW1/24I – integrierter Mechanismus – thermische Auslösung 74°C (optional 95°C) im Mechanismus, Antriebsfeder, ein oder zwei Endschalter, elektromagnetische Auslösung für Stromimpuls, U=24 V DC, manuelle Scharfschaltung;
- RST-KW1/24P-Mechanismus – integrierter Mechanismus – thermische Auslösung 74°C (optional 95°C) im Mechanismus, Antriebsfeder, ein oder zwei Endschalter, elektromagnetischer Auslöser für Stromunterbrechung, U=24 V DC, manuelle Scharfschaltung;
- Mechanismus vom Typ Belimo – eine Familie von Federrücklaufantrieben und thermoelektrischem Auslöser (Serie BF, BFL, BFN, EXBF).
Bei Verwendung des MP230/24-Anbauteils ist die Versorgung / Auslösung des KW1-Mechanismus mit 230V Wechselspannung möglich.
Detaillierte technische Daten sind im Technischen Produktleitfaden enthalten.
